DEFINIZIONE DELL'INVOLUCRO SCAMBIANTE

GESTIONE DELLE FRONTIERE - ELENCO AMBIENTI - DATI ESTESI

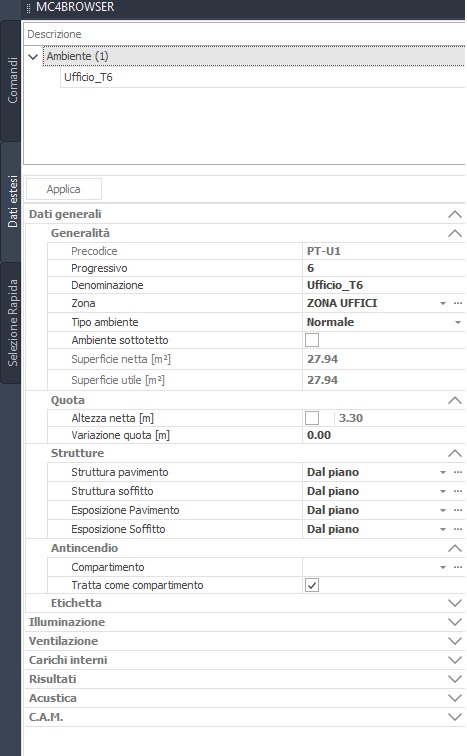

Dati generali

Generalità

Precodice: è formato dal codice del piano unito al codice e numero dell’unità immobiliare. Questo valore non è modificabile nella barra laterale al momento del disegno e nemmeno in fase di editing dell’ambiente

una volta che è stato inserito (Dati Estesi)

Progressivo: nel campo Progressivo si visualizza la numerazione dell'ambiente che si sta per inserire. Nell'esempio della figura di lato è visualizzato il numero 9 quindi l'ambiente che si sta per inserire sarà

contraddistinto dal codice T-U2-9. Il campo Progressivo viene incrementato di una unità ad ogni click d’inserimento degli ambienti ma può essere modificato dall’utente in qualsiasi momento sovrascrivendo il

valore proposto dal programma e premendo <Invio> per conferma del dato

Denominazione: ripropone la descrizione dell'ambiente.

		Zona: tale campo indica (e permette di assegnare o modificare) la zona impiantistica a cui risulta associato l'ambiente.
	Compartimento. Combo box per la scelta del compartimento antincendio a cui appartiene l'ambiente, vengono riproposte le voci presenti nell'apposito Archivio.
	Tratta come compartimento. Quanto inserito in questo check box ha influenza solo se nel precedente campo "Compartimento" si è scelto un valore diverso da "Assente"; l'opzione di default prevede il check box deselezionato. Campo "Compartimento" selezionato & campo "Tratta come compartimento" deselezionato: l'ambiente, insieme ad altri, fa parte del compartimento selezionato nel campo precedente, le caratteristiche di questo compartimento sono specificate nell'apposito Archivio compartimenti antincendio. Campo "Compartimento" selezionato & campo "Tratta come compartimento" selezionato: l'ambiente è l'unico a far parte del compartimento selezionato nel campo precedente, le caratteristiche di questo compartimento sono specificate nell'apposito Archivio compartimenti antincendio. Questo comporta che se nel progetto sono inseriti più ambienti ognuno con questa opzione selezionata ed hanno tutti lo stesso compartimento associato, ognuno di questi ambienti rappresenterà un compartimento a se stante.

Variazione Quota[m]: Il valore qui inserito può essere sia negativo che positivo. Il programma trasla rigidamente il solaio del solo ambiente della quantità qui indicata.

ATTENZIONE: se il valore è negativo l'input dell'ambiente (unifilare delle pareti) potrebbe essere ripetuto (dipende dal valore) nel piano sottostante a quello di inserimento dell'ambiente e questo è da evitare in quanto le pareti potrebbero facilmente non essere allineati e l'input che ne deriverebbe sarebbe di difficile interpretazione da parte del programma (errore nella lettura delle frontiere nonchè delle volumetrie degli ambienti in oggetto). Pertanto si consiglia vivamente di gestire una situazione del genere con l'inserimento di solai sfalsati (vedi esempi elenco piani).

Altezza Netta [m] - Altezza Fissa : Attivare il check e digitare il valore nel relativo campo [m] solo se l'altezza dell'ambiente è diversa da quella impostata in Elenco dei piani. Quando si inserisce un'altezza di ambiente superiore a quella del piano il programma crea l'input delle pareti (unifilare) ai piani superiori attraversati dall'ambiente stesso. Tale input deve essere utilizzato (non bisogna assolutamente reinserire tale pareti in quanto le inserisce già il programma) qualora ai piani superiori ci siano altri ambienti confinanti con quello in esame. Nei piani superiori non bisogna introdurre alcun simbolo ambiente nel poligono tracciato in automatico dal programma. Pertanto, qualora nell'input ci siamo ambienti che attraversano più piani si consiglia di effettuarne l'input competo prima di effettuare l'input delle pareti ai piani successivi (vedi esempi Elenco Piani). L'altezza netta imposta può anche essere minore di quella del piano di appartenenza dell'ambiente. In tal caso è possibile inserire un ambiente "sovrapposto" a quello base la cui altezza sarà data dalla differenza dell'altezza di piano e quella dell'ambiente principale (quello a cui si è imposto un'altezza inferiore del piano). Per eseguire l'input dell'ambiente sovrapposto basta non imporre alcuna altezza e Delta Quota in quanto il programma posiziona l'ambiente in automatico. Ovviamente la pianta dell'ambiente sovrapposto è perfettamente uguale a quella dell'ambiente principale e non può essere in alcun modo modificata.

Tipo Ambiente: Le opzioni sono Standard o WC. La scelta su WC deve essere effettuata soltanto se l’ambiente che si inserisce è un WC e l’impianto per esso previsto è del tipo Pannelli radianti. In tutti gli altri casi questa selezione non produce alcun effetto. Assegnando la tipologia WC l'ambiente non sarà mai scelto come Ambiente Sfavorito nella determinazione della temperatura dell'acqua in mandata ai collettori del sistema radiante.

Tipo ambiente Cened : tale proprietà si applica solo nel caso in cui sia attivo il decreto regionale della Regione Lombardia e si debba procedere al calcolo secondo motore Cened+ 2.0; nell'ambito di quest'ultimo il campo risulta funzionale alla

determinazione della ventilazione di riferimento. Le voci da selezionare sono disponibili tramite apposito menù a tendina, filtrato in base alla destinazione dell'unità immobiliare cui appartiene l'ambiente. Le tipologie di ambiente vengono riepilogate,

ambiente per ambiente nella maschera di predisposizione al calcolo secondo motore Cened+2.0 e possono essere assegnate o modificate anche nella relativa scheda "Tipi di ambienti " .

Ambiente Sottotetto: attivare il check in corrispondenza di questo campo se l'ambiente che si sta inserendo è caratterizzato da una copertura a falda di cui si è eseguito o si dovrà eseguire l'input. Il tetto dell'ambiente può riguardare o meno l'intero piano. Qualora tutti gli ambienti del piano siano sottotetto, basta attivare il relativo check nella maschera Elenco Piani che comunque ha precedenza nel senso che se sul piano è attivo check e sull'ambiente non lo è, il programma comunque estenderà le pareti dell'ambiente alla ricerca di un tetto (se non lo trova le pareti saranno altissime).

Superficie netta [m²] : valore della superficie calpestabile dell'ambiente.

Superficie utile [m²] : valore della superficie utile climatizzata dell'ambiente che verrà considerata nell'ambito del calcolo degli indici di prestazione energetica; tale valore esclude la superficie delle porzioni di uno stesso ambiente aventi altezza pari od inferiore al valore imposto in Elenco Piani in corrispondenza del campo Altezza di calcolo della superficie utile [m] .

Strutture

Struttura pavimento: riepiloga la struttura assegnata come pavimento del locale.

Struttura Soffitto: riepiloga la struttura assegnata come soffitto del locale.

Esposizione Soffitto: permette di assegnare un esposizione termica alla stratigrafia adottata come soffitto del locale.

Esposizione pavimento: permette di assegnare un esposizione termica alla stratigrafia adottata come pavimento del locale.

Etichetta

Layout : permette di associare un modello per l'etichetta ambiente in modo da personalizzarne l'aspetto grafico ed il contenuto; tramite apposito menù a tendina si accede all'Archivio Etichette in cui oltre alla

possibilità di modificare l'etichetta di default , è possibile creare layout personalizzati.

Etichetta fissata : l'opzione permette di bloccare la posizione dell'etichetta nell'ambito dell'input grafico.
