DISEGNO DEGLI IMPIANTI

PANNELLI RADIANTI - DEFINIZIONE ED INSERIMENTO DI UN'AREA RADIANTE SIM (SNOW ICE MELTING)

Icona:

Comando: DRAYAREASIM

Finalità : Identifica una area radiante di tipo SIM

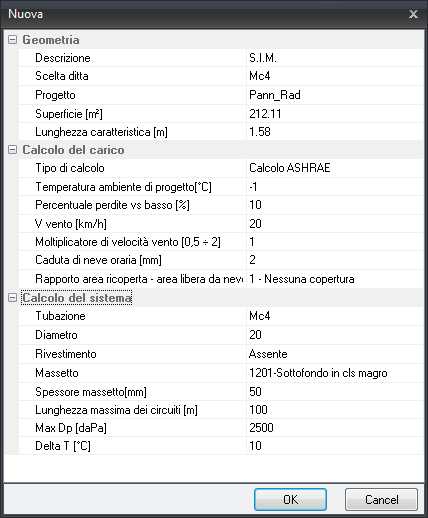

Si esegue il comando e si clicca all'interno della area SIM (delimitata dalle linee di perimetro SIM). Al click il programma mostra la maschera riportata qui di seguito ove specificare i dati per il

dimensionamento.

Nella maschera qui di lato si distinguono tre diverse sezioni:

Geometria: Riporta i dati di superficie dell'area da coprire e la descrizione del progetto:

- Descrizione: descrizione che identifica una determinata area

- Scelta Ditta: selezionare il produttore del sistema (tubo, collettore, etc.) tra quelle disponibili o crearne una nuova

- Progetto: selezionare il progetto di tipo tubazioni che si è dovuto creare nel file.

- Superficie: è la superficie dell'area SIM all'interno della quale si è cliccato

- Lunghezza Caratteristica: secondo la definizione ASHRAE (Standard usato per il calcolo) tale valore dovrebbe essere

la larghezza dell'area misurata in direzione del vento (da un'idea di quanto sia esposta l'area)

Calcolo del Carico: i dati qui inseriti sono utilizzati per determinare il carico termico per unità di superficie che il sistema

radiante deve produrre (Calcolo secondo ASHRAE 2007 Handbook - HVAC Application)

- Tipo di calcolo: i metodi di definizione del carico termico. Le opzioni sono tre: 1) Calcolo ASHRAE, 2) Tabella

ASHRAE e 3) Manuale. Questa sezione della maschera si modifica in funzione di tale scelta.

- Temperatura Ambiente di Progetto: il valore qui inserito è definito come "Temperature at Snowfall" ossia la

temperatura dell'aria nel momento in cui nevica. Tale valore non sempre è zero perchè si potrebbe avere anche neve

ghiacciata (nevica con temperatura decisamente più bassa). Comunque tale valore influisce sulla potenza finale

dell'impianto: più è basso e maggiore sarà la potenza richiesta (Watt/mq).

- Percentuale Perdite Vs il basso [%]: tale valore dipende dall'installazione. Se è prevista installazione dell'isolante al di sotto delle tubazioni e al perimetro (fascia di isolante) tale valore può

essere posto a zero. In caso di mancanza totale di isolamento il valore può andare anche fino al 50% nel caso di terreni umidi.

- V Vento [km/h]: velocità del vento in prossimità della superficie;

- Moltiplicatore di velocità: incrementa la velocità del vento. Solitamente la velocità del vento è misurata non a livello terreno ma ad una certa altezza. Il moltiplicatore incrementa la velocità

del vento alla quale deve essere eseguito il calcolo. Tale valore non influenza il calcolo se Ar (snow-free area ratio) è zero

- Caduta di neve oraria [mm/h]: il valore si riferisce ai mm equivalenti di acqua

- Rapporto Area Ricoperta - Area libera da neve (Snowfree Area Ratio) Ar: è definita come rapporto tra l'area "snow-free" equivalente e area totale. Il valore pertanto è compreso tra 0 e 1.

Quando il valore è 1 significa che il sistema deve sciogliere rapidamente la neve in modo che non ci sia mai accumulo sul terreno. Quando il valore è 0 invece vuole dire che c'è neve (non

ghiaccio) e non c'è alcun trasferimento di calore o di massa.

Calcolo del Sistema: contiene i parametri per il dimensionamento del sistema

- Tubazione: selezionare il produttore della tubazione che sarà installata nel terreno

- Diametro: dimensione del tubo funzione del produttore

- Rivestimento: tutto quanto è installato al di sopra del massetto (definisce una resistenza termica aggiuntiva)

- Massetto: specificare il materiale il cui verranno inserite le tubazioni (terreno, calcestruzzo, etc..)

- Spessore massetto: Spessore del materiale sopra le tubazioni

- Lunghezza massima dei circuiti: determina il numero di circuiti una volta che è stato stabilito il passo che a sua volta dipende dal carico e dalla temperatura di mandata di progetto

- Max Dp [DaPa]: Perdita massima ammissibile per il circuito più sfavorito. Determina la lunghezza dei circuiti la cui perdita di pressione è funzione della portata

- Delta T [°C]: salto di temperatura tra mandata e ritorno nei circuiti.

Nel caso in cui si selezioni Manuale come Tipo di Calcolo, la relativa sezione cambia come mostrata nell'immagine qui sotto.

La potenza richiesta va immessa manualmente. Il dato dipende dal livello di confidenza, da Ar, dalla quantità di caduta neve. Il valore verrà incrementato delle perdite verso il basso.

La terza opzione del campo Tipo di calcolo, ossia Tabella ASHRAE non è utilizzabile per località italiane. L'ASHRAE Handbook 2007 contiene una tabella in cui per alcune località degli Stati

Uniti riporta la potenza da installare in funzione di Ar e del livello di confidenza. Usando il programma in lingua Italiana non è possibile accedere a quei dat. Qualora si volesse prendere visione

di quei dati occorre impostare la lingua del programma in English-USA e rieseguire il comando.

Dopo averi inserito la ray area SIM occorre disegnare il collettore che la alimenta, associarlo logicamente alla ray area e poi procedere al disegno dei circuiti esattamente come per le aree

radianti degli edifici (LiveSerpentine oppure Disegno Adduzione).
