IMPIANTI IDRONICI\SANITARI\RETI GAS - ARCHIVIO COLLETTORI - DATI GENERALI

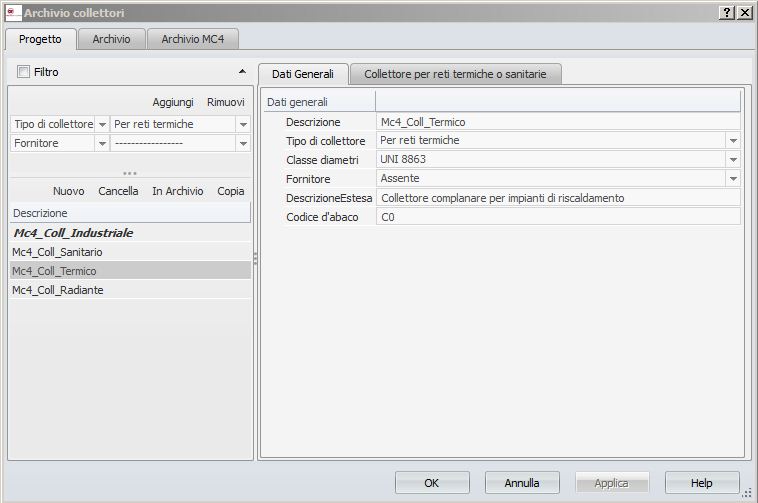

Figura 2 15 - Archivio Colletttori

I dati importanti che occorre inserire nella scheda Dati Generali sono i seguenti:

• Descrizione: descrizione breve del collettore

• Tipo di Collettore: il menu a tendina contiene tre opzioni: (1) Per Reti Termiche, (2) Per Reti Sanitarie/Antincendio e (3) Per Centrali Termiche (4) Multiporta. La tipologia di collettore che deve essere selezionata per poterlo utilizzare in impianti a pannelli radianti deve essere la (1) ossia Per reti termiche. Tale scelta attiva la seconda scheda che deve essere necessariamente definita da parte dell'utente.

• Classe diametri: attraverso la classe si stabiliscono le reali dimensioni del collettore come attacco principale e le uscite. Questi dati devono essere specificati nella scheda Collettore per Reti termiche che si attiva quando al campo precedente è effettuata la selezione dell’opzione Per reti termiche/sanitarie; La classe di diametri da utilizzare deve essere caricata preventivamente nell'apposito Archivio delle classi di diametro. Qualora la scelta della classe non sia ancora stata effettuata, é possibile accedere all'archivio tramite l'opzione Aggiungi in progetto nel menu a tendina.

• Il campo Fornitore è utilizzato per filtrare i componenti in funzione appunto del fornitore, ma non è obbligatorio specificarlo ai fini del funzionamento.

• Il campo Codice d’abaco è il codice che appare nella scheda del computo metrico;

• Descrizione Estesa: descrizione estesa per il collettore selezionata che potrà essere stampata nella legenda riepilogativa dei collettori.

Analisi delle schede (TABS)

La scelta effettuata alla voce TIPO DI COLLETTORE fa si che si debba completare un'apposita scheda in funzione del tipo di progetto che si vuole realizzare:

PER RETI TERMICHE/SANITARIE
PER CENTRALE TERMICA
MULTIPORTA
