DISEGNO DEGLI IMPIANTI

IMPIANTI IDRONICI\SANITARI\RETI GAS - ARCHIVIO COLLETTORI - COLLETTORI PER RETI TERMICHE O SANITARIE

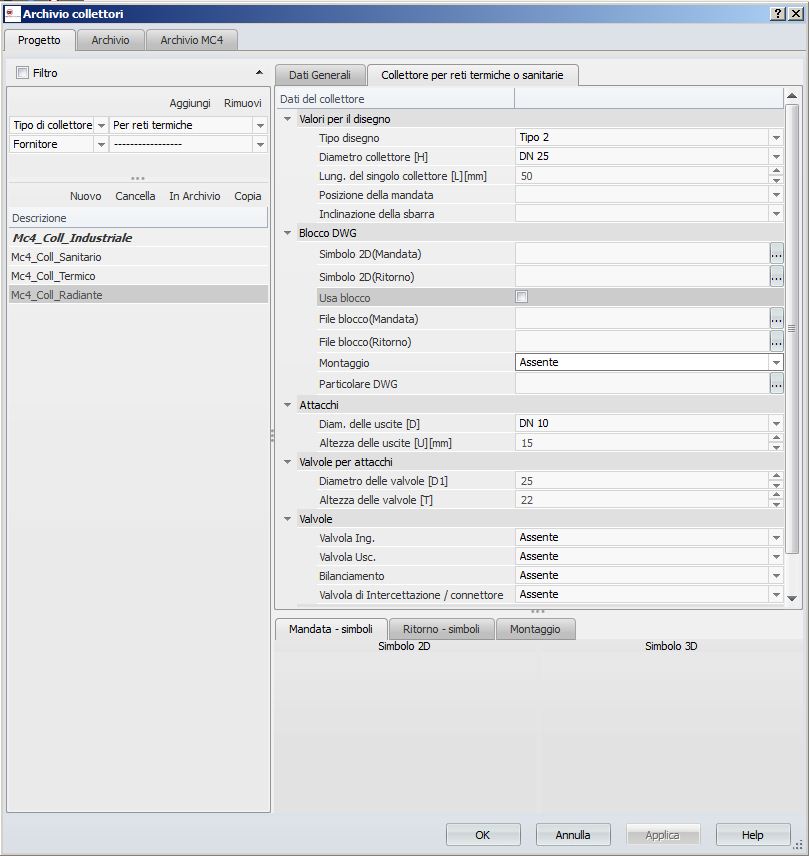

Figura 2 15 - Archivio Colletttori

Attivando la scheda Collettore per Reti termiche si accede a tutti i dati utili per il disegno e il calcolo delle perdite del collettore.
Facendo riferimento alla Figura 2.15 vediamo i dati raggruppati per sezione:

• Valori per il disegno:

o Tipo di Disegno: qualora l’utente non specifichi alcun blocco DWG per il disegno del collettore ma utilizzi quello disegnato dal programma, le tipologie utilizzabili sono due. La figura qui sotto mostra la differenza nel disegno tra le due tipologie.

o Diametro Collettore: selezionare il diametro nominale (funzione della classe di diametro selezionata nella scheda precedente) principale del collettore. Questo dato è usato sia per il disegno che per il calcolo perché assegna le dimensioni reali del collettore

o Posizione della mandata: imposta la posizione del collettore di mandata. Si ricorda che ai fini del disegno dei circuiti e della loro connessione al collettore

o Inclinazione barra laterale: nel caso di collettore Tipo 1 stabilisce la posizione reciproca del collettore di mandata e ritorno (quale è posizionato davanti e quale dietro);

• Blocco DWG

• Simbolo 2D: selezionare il file dwg contenete il disegno dell'elemento in 2D, ossia quando gli impianti idronici sono disegnati in modalità “Schematica”;
• Usa Simbolo 3D: se si attiva il check i programma nasconde la scheda perché se si usa un blocco dwg, gli attacchi devono essere impostati sul blocco;
• Simbolo 3D: selezionare il file dwg contenete il disegno dell'elemento in 3D, ossia quando gli impianti idronici sono disegnati in modalità 3D;

Per maggiori informazione circa l'associazione di blocchi personalizzati agli elementi di archicio, vedere INSERIMENTO BLOCCHI PERSONALIZZATI

• Attacchi: Specificare il diametro nominale degli attacchi (funzione della classe di diametro selezionata) delle uscite del collettore ed la loro Altezza (dato utile al solo disegno del collettore); La classe di diametri da utilizzare deve essere caricata preventivamente nell'apposito Archivio delle classi di diametro. Qualora la scelta della classe non sia ancora stata effettuata, é possibile accedere all'archivio tramite l'opzione Aggiungi in progetto nel menu a tendina

• Valvole per Attacchi: specificare eventualmente le valvole collegate alle uscite. Se il collettore è utilizzato per pannelli radianti, ed il collettore è stato personalizzato sui cataloghi di alcuni produttori, delle valvole (o flussimetri) se ne terrà conto automaticamente secondo le specifiche dei produttori stessi;

• Valvole:

o Valvola Ingr. - Uscita: specificare la valvola posta sull’ingresso e uscita del collettore in modo che sia computata e tenuta in conto per le perdite di pressione qualora il collettore sia poi collegato alla rete di distribuzione. Le valvole sono visibili sul collettore in entrambi i lati e verranno cancellati sul lato non connesso alla tubazione nel momento in cui appunti il collettore viene inserito in una rete di distribuzione;

o Bilanciamento: Solitamente è specificata in luogo di una delle due valvole di ingresso o uscita. Il programma la utilizza nel calcolo di bilanciamento della rete di distribuzione. La valvola non è visibile. Inoltre l’utente potrebbe specificare anche una tipologia di adattatore anziché di valvola di bilanciamento che sarà considerata a livello di computo oltre che nel calcolo.

o Valvola di Intercettazione: Come per il campo precedente, si specifica o una valvola (non visibile) oppure un adattatore.

La varie valvole da utilizzare devono essere caricate preventiuvamente nell'apposito Archivio valvole. Qualora le valvole non fossero ancora state caricate nel progetto corrente é possibile accedere all'archivio tramite l'opzione Aggiungi in progetto nei vari menù tendina.

• Cassetta: specificare una cassetta che sarà visibile nel disegno 3D usato di default dal programma ed inserito nel computo metrico. Anche in questo caso, seguendo le indicazioni dei costruttori, per collettori “personalizzati” il programma potrebbe inserire la cassetta anche se in questo campo in realtà non è stata specificata. La cassetta da utilizzare deve essere caricata preventivamente nell'apposito Archivio cassette. Qualora la cassetta non fosse ancora stata caricata nel progetto corrente é possibile accedere all'archivio tramite l'opzione Aggiungi in progetto nell'apposito menù tendina.
