ARCHIVIO ESPOSIZIONI

Dati Generali

Descrizione : in questo campo è possibile personalizzare la descrizione dell'esposizione in luogo del codice alfanumerico proposto automaticamente all'atto della sua creazione.

Tipo di esposizione : l’utente può selezionare una voce tra Esterna, Interna, Controterra secondo la classificazione riportata nelle generalità della finestra.

Tipo di esposizione : l’utente può selezionare una scelta tra Esterna, Controterra, Verso zona non climatizzata secondo la classificazione riportata nelle generalità della finestra.

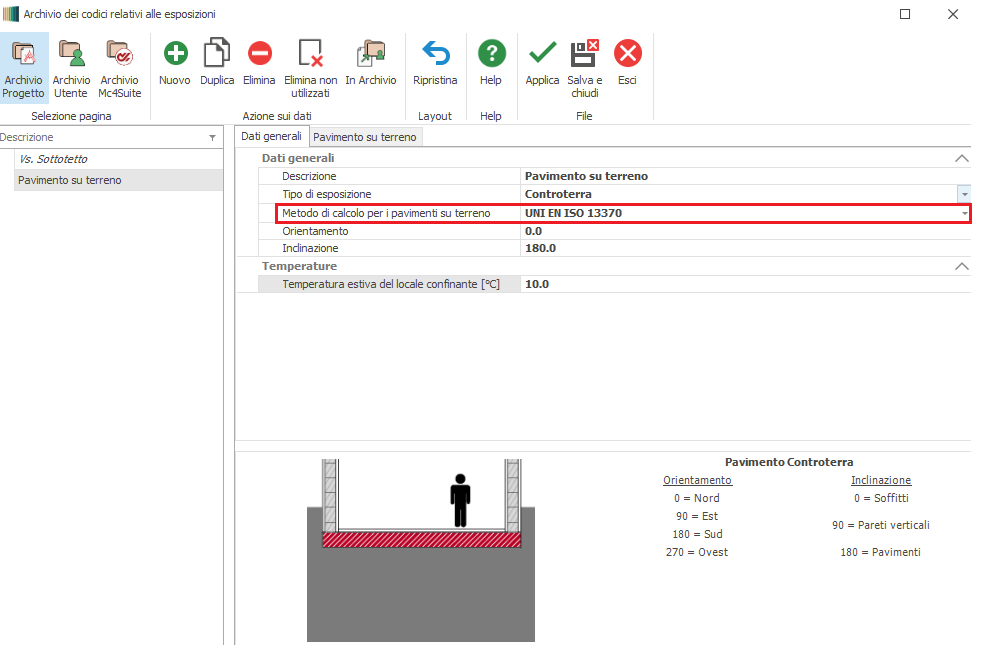

Metodo di calcolo per i pavimenti su terreno : voce associata al tipo di esposizione "Controterra".

Qualora si opti per il tipo di esposizione Controterra, il campo "Metodo di calcolo per i pavimenti su terreno" permette di definire la metodologia di calcolo dello scambio con terreno; le voci disponibili per

tale campo, selezionabili tramite menù a tendina, sono funzione, a loro volta, dell'opzione adottata in corrispondenza della voce campo "Tipo di calcolo" presente nei Dati di progetto.

Se come tipo di calcolo si è optato per l'approccio A1 (Design Rating), l'unica voce disponibile è

UNI EN ISO 13370 che corrisponde alla norma analitica che disciplina lo scambio con terreno.

Se come tipo di calcolo si è optato per l'approccio A2 (Asset Rating), le voci disponibili sono:

- UNI EN ISO 13370, che corrisponde alla norma analitica che disciplina lo scambio con terreno.

- UNI/TS 11300-1:2014 punto 11.3, che consente di adottare la metodologia forfettaria prevista dalla specifica UNI/TS 11300-1.

La scelta operata modificherà l'assetto della scheda "Pav. su terr.".

Orientamento : orientamento cardinale delle pareti verticali, secondo le seguenti corrispondenze: 0°- Nord, 90° - Est, 180°- Sud, 270°- Oves

t
N.B. Il dato digitato in questo campo non ha nessuna influenza nel caso di strutture orizzontali (solai, pavimenti, soffitti), che quindi hanno Inclinazione = 0° o 180°.

Inclinazione : identifica l’oggetto cui si intende applicare l’esposizione. secondo le seguenti corrispondenze: 0 - soffitti, 90° - pareti verticali, 180°- pavimenti

Incr. Sic [%] : rappresenta un incremento di sicurezza sull'entità della dispersioni adottabile ai fini del dimensionamento impiantistico.

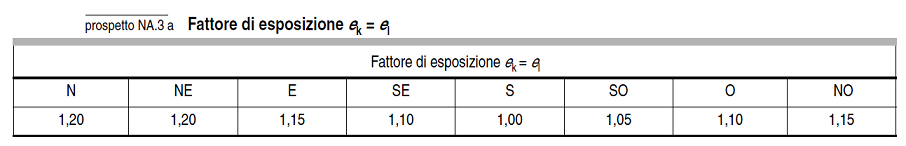

Fattore di correzione per l'esposizione : per le esposizioni di tipo "esterno" applicate a pareti verticali (inclinazione = 90 gradi), corrisponde al "Fattore di correzione per l'esposizione " e_k, e_l previsto dall'allegato NA della UNI EN 12831, applicabile agli edifici direttamente soleggiati. I valori di default sono quelli previsti dal prospetto NA.3a della norma stessa; tali valori possono essere aumentati

discrezionalmente dal progettista fino al valore relativo all'esposizione Nord (1,2) in caso di consistente

schermatura dovuta ad ostacoli permanenti. Essi vengono considerati solo nell'ambito del calcolo delle dispersioni.

Temperatura Loc. Conf. Estivo : temperatura di scambio della parete/ pavimento/ soffitto nel periodo estivo (calcolo carichi estivi).

N.B. In caso di calcolo dei carichi estivi, non lasciare vuoto questo campo in quanto in mancanza di dati il programma adotterà T=0°C come temperatura di scambio. In caso di calcolo delle sole dispersioni invernali, questo campo può essere trascurato.

Temperatura Loc. Conf. Invernale : temperatura di scambio della parete/ pavimento/ soffitto nel periodo invernale.

NB : nel caso si scelga Tipo di esposizione Esterna, i campi relativi alle temperature loc. conf. perdono di significato in quanto le temperature di scambio sono quelle della Località .
