ARCHIVIO FINESTRE

Scheda COSTRUTTIVE

Caratteristica della Finestra
	Descrizione. In questo campo viene riportato automaticamente dal programma il nome del componente, digitato dall’utente durante le procedure di creazione della nuova finestra mediante i pulsanti <Nuova> o <Copia>. Agendo in questo campo è possibile modificare la descrizione precedentemente immessa: la modifica avrà effetto anche sulla descrizione dell’elenco principale posto nella parte sinistra della scheda.
	Codice d’abaco. Codice, assegnato automaticamente dal programma o manualmente dall’utente, che contraddistingue il serramento nel progetto corrente; esso viene riportato nell’etichetta del serramento.
	Fornitore. Azienda produttrice del serramento;
	Tipo di verifica (U media) : in questo campo si può scegliere tra le opzioni: - Verificare, con la quale il programma esegue tutte le verifiche eventualmente previste da normativa stampando i dati del serramento nella relazione di legge 10; - *Non verificare,* con la quale il programma non esegue le verifiche previste da normativa ma stampa i dati del serramento all’interno della relazione di legge 10; - *Non stampare, con la quale il programma non esegue le verifiche e non stampa i dati del serramento nella relazione di legge 10. Tipo di verifica (H'T) : in questo campo si può scegliere tra le opzioni: - Verificare, con la quale il programma considera l'elemento in oggetto nel contesto della verifica del parametro H'T - Non verificare,* con la quale il programma esclude l'elemento in oggetto nel contesto della verifica del parametro H'T Finestra non parametrica : apponendo il segno di spunta in questo campo si sceglie di non avvalersi del calcolo automatizzato dell'area vetrata e del dell'area del telaio. Perciò apponendo il segno di spunta scompaiono alcuni campi funzionali alla sola definizione di queste aree: Sezione Dimensioni finestra e telaio Sezione Suddivisioni orizzontali Sezione Sopraluce Inoltre si ha la comparsa dei campi: Sezione Pannello opaco della pagina Termiche. Campo Percentuale vetro [%] nella sezione Superfici Sezione Superficie pannello opaco [m²] nella sezione Superfici Tipologia di chiusure trasparenti : per la sola regione Emilia-Romagna è possibile indicare la tipologia di chiusura trasparente ai fini dell'esportazione di tale informazione all'interno della sezione "Dati aggiuntivi" del portale regionale SACE.
	Numero di ante Numero di suddivisioni verticali del serramento
	Finestra doppia Apporre il segno di spunta qualora il serramento sia una doppia finestra come raffigurata nella figura 5 della norma UNI EN ISO 10077-1:2018; in questo caso il valore della trasmittanza termica del serramento composto viene calcolato tramite la formula (3) della suddetta norma. Nel § 5.1.3 si parla anche di Finestre accoppiate. Due finestre si possono definire accoppiate quando la distanza tra i due telai è inferiore a 3 mm; per calcolare correttamente la trasmittanza termica di questo tipo di serramenti si consiglia di non apporre il segno di spunta in corrispondenza del campo Finestra doppia e definire un serramento semplice con la struttura vetrata costituita dal pacchetto: vetro interno + intercapedine d'aria + vetro esterno.
	Forma. Forma del serramento; sono disponibili le scelte: - Rettangolare: La scelta Rettangolare disabilita il successivo campo Altezza Arco [cm] e abilita i campi Altezza [cm], Spessore telaio [cm] della sottostante sezione Sopraluce . - Ad arco: La scelta Ad Arco abilita il successivo campo Altezza arco [cm] e disabilita i campi Altezza [cm], Spessore telaio [cm] della sottostante sezione Sopraluce.
	Altezza Arco [cm]. Altezza dell’arco, espressa in [cm]; questo campo si abilita solo se l’utente ha scelto nel campo Forma l’opzione Ad arco .

Spessore Telaio
	Laterali [cm]. Spessore dei montanti laterali delle ante del serramento.
	Interni [cm]. Spessore dei montanti interni delle ante del serramento.
	Inferiore [cm]: spessore del lato inferiore delle ante del serramento.
	Superiore [cm]: spessore del lato superiore delle ante del serramento.

Suddivisioni Orizzontali
	Numero. Numero delle suddivisioni orizzontali della parte vetrata del serramento.
	Spessore [cm] Spessore delle suddivisioni orizzontali della parte vetrata del serramento.
	Interrompono il vetro. In questo campo l’utente deve specificare se le interruzioni orizzontali di cui al campo precedente interrompono o meno la continuità del vetro; per serramenti con vetri multipli, la scelta ha effetto sul calcolo della trasmittanza Uw del componente finestrato, secondo quanto previsto dalla norma UNI EN ISO 10077-1:2018 in quanto le interruzioni del vetro implicano una maggior lunghezza del ponte termico dovuto al distanziatore tra i vetri.
	N° pannelli opachi. Si possono definire quanti sono i settori opachi tra quelli presenti nel serramento; il materiale del pannello opaco si specifica nel campo Struttura del pannello presente nella scheda Termiche.

Superfici
	Struttura vetrata [m²]. Campo di sola lettura che ripropone il valore della superficie della parte vetrata del serramento.
	Telaio [m²]. Campo di sola lettura che ripropone il valore della superficie del telaio del serramento.
	Pannello opaco[m²]. Il campo è visibile solo se si è posto il segno di spunta in corrispondenza del campo Finestra non parametrica. Inserire il valore della superficie del pannello opaco che si sostituisce al vetro. Il suo valore concorre alla determinazione della trasmittanza termica del serramento così come previsto dalla norma UNI EN ISO 10077-1
	Lunghezza del vetro [m]. Inserire il valore del perimetro della superficie vetrata, corrispondente alla lunghezza totale del distanziatore tra i vetri. Il suo valore concorre alla determinazione della trasmittanza termica del serramento così come previsto dalla norma UNI EN ISO 10077-1

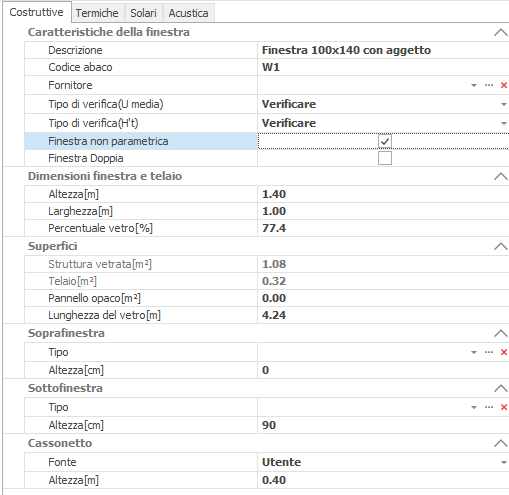

In caso di input Non Parametrico del serramento la scheda diventa come quella riportata nella figura seguente:

Sopraluce
	I seguenti campi sono attivi solo se nel campo Forma della sezione caratteristiche della finestra è stata scelta l’opzione Rettangolare.
	Altezza [cm]. Altezza del sopraluce espressa in centimetri.
	Spessore telaio [cm]. Spessore del telaio del sopraluce.

Soprafinestra
	Tipo. Tipologia della parete soprafinestra, da specificare solo se diversa da quella della parete su cui la finestra è posizionata. Per l’eventuale selezione di un tipo di parete soprafinestra, si clicca sul pulsante e si sceglie la struttura desiderata dal menu proposto dal programma; se quest’ultima non è presente nell’elenco, scegliere l’opzione Aggiungi in progetto, che consente di accedere direttamente all’Archivio Strutture.
	Altezza [cm]. Altezza della parete soprafinestra, da specificare solo se la tipologia della parete soprafinestra di cui al campo precedente è diversa da quella della parete su cui la finestra è posizionata.

Sottofinestra
	Tipo. Tipologia della parete sottofinestra, da specificare solo se diversa da quella della parete su cui la finestra è posizionata. Per l’eventuale selezione di un tipo di parete sottofinestra, si clicca sul pulsante e si sceglie la struttura desiderata dal menu proposto dal programma; se quest’ultima non è presente nell’elenco, scegliere l’opzione Aggiungi in progetto, che consente di accedere direttamente all’Archivio Strutture.
	Altezza [cm]. Altezza della parete sottofinestra, da specificare solo se la tipologia della parete sottofinestra di cui al campo precedente è diversa da quella della parete su cui la finestra è posizionata.

N.B. Nell’inserire i valori relativi all’altezza del soprafinestra e del sottofinestra occorre assicurare che la somma dell’altezza della finestra, del soprafinestra e del sottofinestra sia compatibile con le altezze nette dei piini e degli ambienti in cui tali serramenti verranno inseriti.

Cassonetto
	Fonte Selezionare una delle seguenti voci: Struttura. Se la struttura del cassonetto è stata creata in Archivio strutture allora si può scegliere questa voce per poi selezionare la struttura nel campo successivo. Normativa. In questo caso occorre compilare la Sezione Cassonetto nella scheda Termiche per fissare il valore della trasmittanza U. Utente. In questo caso occorre digitare il valore della trasmittanza termica del cassonetto nella scheda Termiche. Assente. Qualora non ci sia cassonetto sopra la finestra.
	Struttura. Il campo è visibile solo se nel campo Fonte si è scelta la voce Struttura. Selezionare la struttura del cassonetto dall’Archivio Strutture.
	Altezza [cm]. Altezza del cassonetto; la sua larghezza è pari alla larghezza della finestra.
