U_w Unico-trasmittanza del Serramento

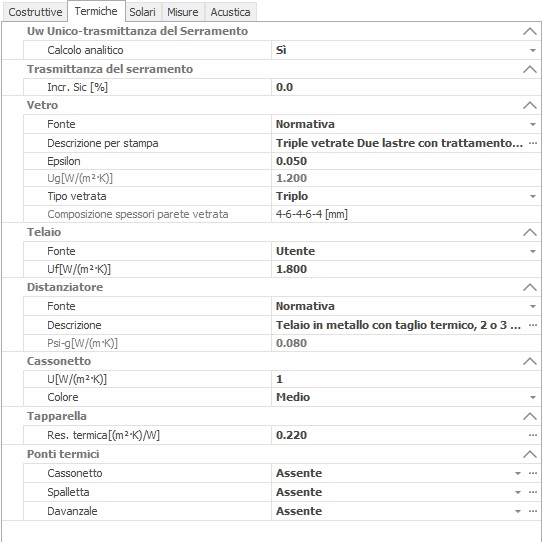

Calcolo analitico. L’utente ha la possibilità di calcolare la trasmittanza del serramento in funzione della trasmittanza del telaio, del vetro, del distanziatore e del cassonetto in modo analitico, ossia in base ai valori impostati per ognuno di essi (opzione SI) oppure, qualora ad esempio il serramento sia certificato, di fissare manualmente il valore totale di Uw (opzione NO). Pertanto la scheda in esame si modifica in base a questa scelta. La figura precedente mostra la scheda Termiche nel caso di calcolo analitico della trasmittanza.

Trasmittanza del Serramento
	U_w [W/(m² K)]. Campo visibile solo se in Calcolo analitico si è scelta l'opzione No. Inserire la trasmittanza termica del'intero serramento, comprensivo di vetro, telaio e distanziatore.
	Incr. Sic. [%]. Inserire l'incremento di sicurezza, espresso din percentuale, che andrà a maggiorare la trasmittanza termica del serrmaneto ed utilizzata per il solo calcolo delle potenze termiche di punta.

Vetro. Se nel campo Calcolo analitico si è scelta l'opzione No questi campi verranno adottati solo ed esclusivamente per soddisfare le verifiche normative che riguardano i serramenti; in caso contrario l'input di questi campi sarà funzionale al calcolo della trasmittanza termica del serramento.
	Fonte.Scegliere una delle tre opzioni tra: Struttura. In tal caso occorre selezionare nel campo successivo la struttura del vetro, in tal modo si definiranno univocamente la sua trasmittanza termica e la sua emissività Epsilon. Normativa. In tal caso occorre selezionare nel campo successivo la tipologia del vetro tra quelle proposte nell'Appendice B della UNI/TS 11300-1:2014. Utente. L'utente deve definire manualmente sia il valore della Trasmittanza termica del vetro che la sua Emissività.
	Struttura. Campo visibile solo se in Fonte si è scelto Struttura, selezionare la struttura del vetro tra le voce presenti in Archivio strutture, in tal modo si definiranno univocamente la sua trasmittanza termica e la sua emissività Epsilon.
	Descrizione. Campo visibile solo se in Fonte si è scelto Normativa. Cliccando sul bottone a lato si apre un wizard che guida alla definizione delle caratteristiche del vetro, in ogni pagina occorre scegliere le caratteristiche possedute dalla struttura vetrata e con la pressione del tasto -> Next si passa alla pagina successiva. Giunti all'ultima pagina occorre fare doppio click in corrispondenza del valore scelto, nei campi successivi verranno caricati i valori di trasmittanza termica e di emissività scelti.
	Epsilon. Campo visibile solo se in Fonte non si è scelto Struttura, inserire l'emissività del serramento.
	U_g [W/(m² K)]. Trasmittanza termica del serramento. Campo editabile solo se in Fonte si è scelto Utente.
	Tipo vetrata. Scegliere una tra le voci: Semplice, Doppia o Tripla. La scelta influenza il valore della trasmittanza di energia solare degli elementi vetrati e quindi degli apporti solari attraverso di essi calcolati secondo la UNI/TS11300-1:2014.

Telaio. Sezione visibile solo se nel campo Calcolo analitico si è scelta l'opzione Sì.
	Fonte.Scegliere una delle tre opzioni tra: Struttura. In tal caso occorre selezionare nel campo successivo la struttura del telaio, in tal modo si definirà univocamente la sua trasmittanza termica. Normativa. In tal caso occorre selezionare nel campo successivo la tipologia del telaio tra quelle proposte nell'Appendice B della UNI/TS 11300-1:2014. Utente. L'utente deve definire manualmente il valore della Trasmittanza termica del telaio.
	Struttura. Campo visibile solo se in Fonte si è scelto Struttura, selezionare la struttura del telaio,, tra le voce presenti in Archivio strutture, in tal modo si definirà univocamente la sua trasmittanza termica.
	Descrizione. Campo visibile solo se in Fonte si è scelto Normativa. Cliccando sul bottone a lato si apre un wizard per la scelta delle caratteristiche del telaio. Occorre fare doppio click in corrispondenza del valore desiderato per caricare il valore di trasmittanza termica.
	U_f [W/(m² K)]. Trasmittanza termica del telaio. Campo editabile solo se in Fonte si è scelto Utente.

Distanziatore. Sezione visibile solo se nel campo Calcolo analitico si è scelta l'opzione Sì.

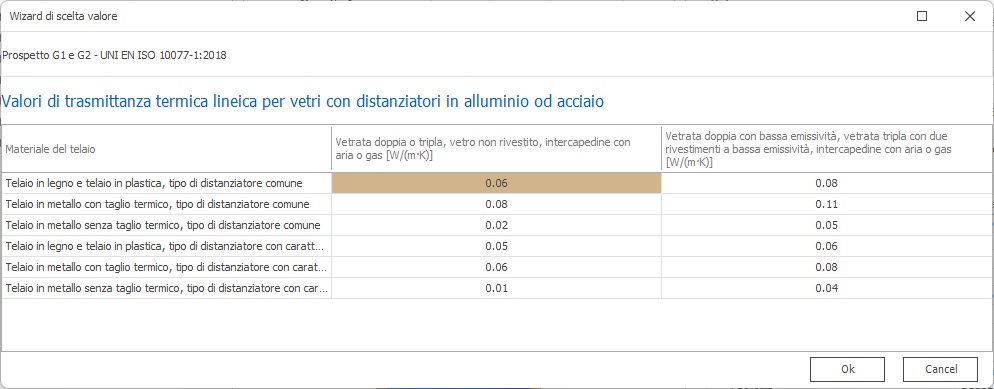

	Fonte.Scegliere una delle due opzioni tra: Normativa. In tal caso occorre selezionare nel campo successivo la tipologia del distanziatore tra quelle proposte. Utente. L'utente deve definire manualmente il valore della Trasmittanza termica lineare del distanziatore. Descrizione. Campo visibile solo se in Fonte si è scelto Normativa. Cliccando sul bottone a lato si apre un wizard per la scelta delle caratteristiche del distanziatore. Occorre fare doppio click in corrispondenza del valore desiderato per caricare il valore di trasmittanza termica.

	ψ_g [W/(m K)]. Trasmittanza termica lineare del distanziatore. Campo editabile solo se in Fonte si è scelto Utente.

Cassonetto. Sezione visibile solo se nel campo Cassonetto - Fonte non si è scelta l'opzione Assente.
	Descrizione. Campo visibile solo se in Cassonetto - Fonte si è scelto Normativa. Cliccando sul bottone a lato si apre un wizard per la scelta delle caratteristiche del Cassonetto. Occorre fare doppio click in corrispondenza del valore desiderato per caricare il valore di trasmittanza termica.
	U [W/(m² K)]. Trasmittanza termica del cassonetto. Campo editabile solo se in Fonte si è scelto Utente.
	Colore. Campo visibile solo se in Cassonetto - Fonte non si è scelto Struttura, selezionare il colore del cassonetto tra le voce presenti: Chiaro, Medio o Scuro.

Resistenza termica della tapparella

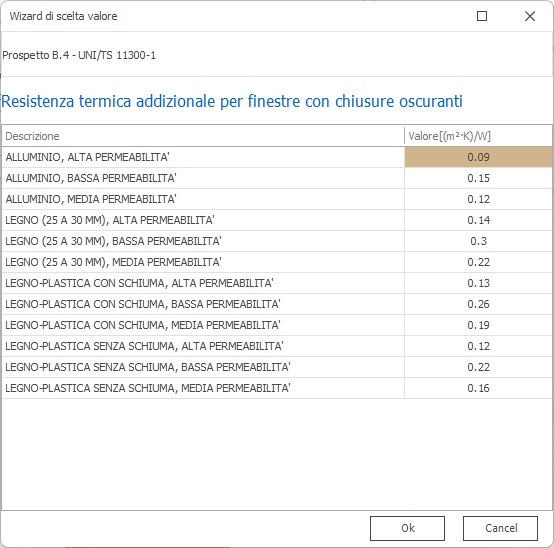

Res. termica[(m²·K)/W]. se si vuole tenere conto della presenza di una chiusura esterna (avvolgibili o ante piene), la trasmittanza termica complessiva Uws, dovuta all’insieme formato da componente finestrato + chiusura, deve essere calcolata con la [7] della UNI EN ISO 10077-1 :2018, nella quale compare la grandezza ΔR [m²∙K/W], che esprime la resistenza termica aggiuntiva dovuta alla chiusura stessa e allo strato d’aria racchiuso tra la finestra e la chiusura. Cliccando sul pulsante posto a destra del campo di input, si apre un menu dal quale è possibile selezionare la configurazione desiderata ed adottarla facendo doppio clic sulla riga che contiene l’opzione d’interesse. Tale menu è stato realizzato prendendo come riferimento la norma sopra citata.

Ponti Termici

Architave\Cassonetto : in corrispondenza di tale campo si assegna il ponte termico corrispondente al lato superiore del serramento che corrisponderà all'accoppiamento serramento- struttura

dell'architrave in assenza di cassonetto oppure all'accoppiamento serramento- cassonetto in presenza di quest'ultimo

Spalletta : in corrispondenza di tale campo si assegna il ponte termico corrispondente agli accoppiamenti tra serramento e parete laterale; il ponte termico è univoco per il lato sinistro ed il lato destro del

serramento.

Davanzale/Soglia : in corrispondenza di tale campo si assegna il ponte termico corrispondente al lato inferiore del serramento ; in caso di porta-finestra esso può essere qualificato come "Assente" oppure

essere associato al ponte termico di categoria "Balcone su soglia serramento".

L'assegnazione di ciascun ponte termico implica l'accesso e il caricamento di un elemento dell' Archivio ponti termici, Per eliminare l’associazione del ponte termico al serramento, si deve cliccare sul

pulsante e scegliere “Assente”.

Scegliendo la voce "Da progetto" il software assumerà in automatico il corrispondente ponte termico assegnato per l'estrazione di progetto all'interno del menu di scelta dei ponti termici per l'estrazione

automatica.
