DISEGNO DEGLI IMPIANTI

IMPIANTI AERAULICI - ARCHIVIO PEZZI GENERICI

Icona:

Comando: DBPZDUCTEXGEN

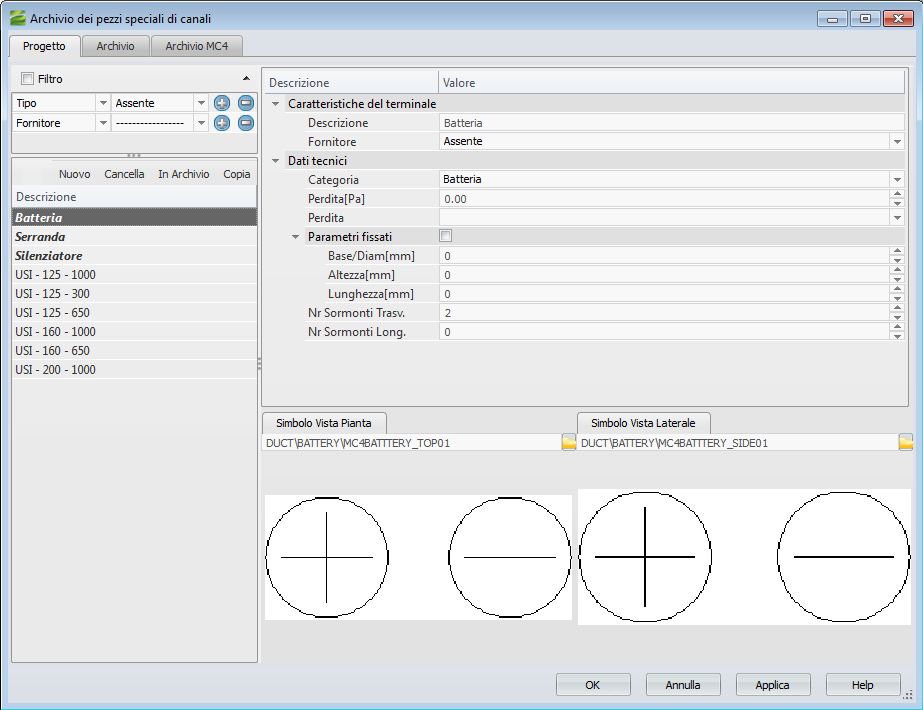

L'attivazione dell'opzione Archivi-Pezzi speciali di canali tramite apposita icona apre la finestra caratterizzata dalla presenza della scheda Progetto, vuota al primo accesso, e dalla scheda Archivio Mc4 contenente alcune delle tipologie di pezzo speciale più diffuse e dalla scheda Archivio che contiene bocchette create e/o modificate da utente e salvate nel proprio archivio personalizzato.

Gli elementi archiviati possono essere trasferiti dall'archivio in progetto e viceversa. Affinchè un pezzo possa essere utilizzato nel progetto deve essere presente nella lista della scheda Progetto.

Come tutti gli archivi, anche questo può essere implementato dall'operatore con l'ausilio dei cataloghi forniti dai produttori. L'inserimento di nuovi prodotti può essere eseguito solo nella scheda Progetto e solo successivamente può essere copiato nella scheda Archivio per essere a disposizione per progetti futuri.

Per aggiungere un nuovo pezzo occorre:

Cliccare il bottone <NUOVO> nella sezione sinistra della maschera. Il programma crea una nuovo pezzo di nome "Nuovo_10X" il cui nome potrà essere modificato nel campo "Descrizione"; A tale bocchetta potrà essere associato un fornitore, selezionando un'anagrafica caricata precedentemente nell'archivio persone o accedendo direttamente all'archivio persone per la scelta diretta tramite menu contestuale.

Nella sezione DATI TECNICI, definire:

la categoria del pezzo generico, scegliendo tra le opzioni proposte dal menu contestuale, ovvero: batteria / serrande / silenziatori / generico.
la Perdita del pezzo

Il pezzo generico inserito viene, di norma dimensionato in funzione del calolo aeraulico eseguito ed é coerente con le dimensioni dei tronchi tra i quali sarà inserito il pezzo generico. Tuttavia é possibile definire delle dimensioni fisse da parte dell'utente (Base-Diametro/ Altezza/ Lunghezza) che non saranno sovrascritte dal calcolo aeraulico della rete ma resteranno immutate se l'utente avrà messo il segno di spunta a livello del campo PARAMETRI FISSATI.

Altri dati da definire nella maschera sono il numero di Sormonti Trasversali e Longitudinali del pezzo generico, dati che saranno utilizzati a livello di calcolo del computo metrico.

La zona grafica a fondo maschera mostra l'anteprima in pianta e in sezione laterale del blocco che sarà utilizzato nel disegno per l'inserimento dei pezzi generici (blocco che può essere selezionato da utente se opportunamente scalato, fornito di attacchi e salvato nella cartella presposta del programma (consultare la guida "Associazione di blocchi DWG personalizzati").

ATTENZIONE: qualuqnue modifica effettuata su ogni campo della finestra, deve necessariamente essere validata e confmata tramite utilizzo del bottone APPLICA presente a fondo maschera dell'archivio, in basso a destra.

COME CARICARE ELEMENTI PER IL PROGETTO CORRETTO - PROCEDURA OPERATIVA

Per caricare dall'archivio interno uno o piu elementi e renderlo/i utilizzabili nel progetto corretto seguire la seguente procedura.

cliccare sul tab ARCHIVIO o ARCHIVIO MC4 in alto a sinistra;
selezionare un elemento dall'elenco a sinistra (completo o filtrato in funzione della tipologia) o selezionare più elementi contemporanemante (per la multi-selezione digitareil tasto CTRL della testiera e contemporanemante cliccare sul/i nome/i da selezionare).
se gli elementi sono selzionati (evidenziati in blu) cliccare sul bottone IN PROGETTO per caricarli nel progetto corrente. In alternativa é possibile cliccare sul bottone destro del mouse e selezionare l'opzione IN ARCHIVIO nel menu contestuale che appare a video.
cliccare sul tab PROGETTO per tornare all'elenco agli elementi selezionati ed effettuare eventuali modifiche

Per creare, modificare, salvare e cancellare elementi, leggi Come gestire gli archivi di Mc4Suite.
