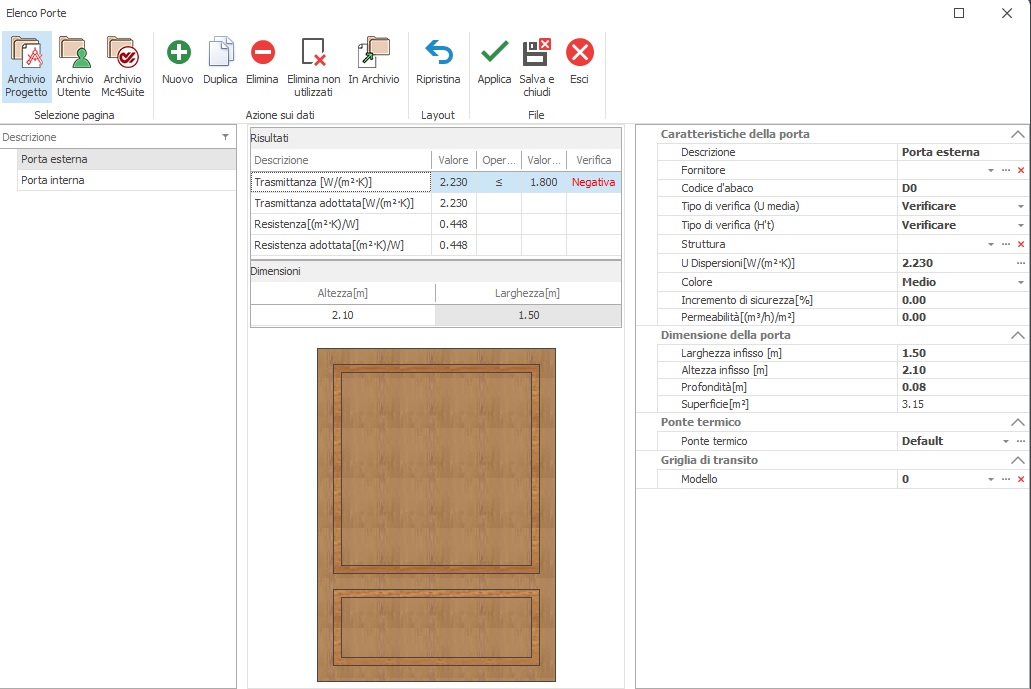

ARCHIVIO PORTE

Nella barra superiore della finestra sono presenti i comandi per la gestione dell'archivio.
:
Nuovo. Crea una nuova porta di cui occorre definire tutte le proprietà
Duplica. Crea un nuovo serramento con le caratteristiche uguali a quelle del serramento selezionato, occorre solo definirne il nome.
Elimina. Cancella la porta selezionata. La cancellazione è possibile solo se la porta non è stata inserita nel progetto.
Elimina non utilizzati : elimina tutti gli elementi caricati in Archivio ma non utilizzati ai fini dell'input grafico (tali elementi presentano la descrizione in carattere corsivo)
In Archivio. Crea una copia della porta selezionata nell'Archivio utente.

.

Caratteristiche della porta
	Descrizione. Questo campo viene compilato automaticamente dal programma alla pressione del tasto Nuovo o viene compilato con quanto scritto nella finestra che si apre dopo aver premuto il pulsante Copia.
	Fornitore. In questo campo viene riportato la ditta fornitrice della porta. Ai fini del calcolo non è obbligatorio specificare un produttore.
	Codice d'abaco. Codice, assegnato automaticamente dal programma o manualmente dall’utente, che contraddistingue il serramento nel progetto corrente; esso viene riportato nell’etichetta della porta e nel computo metrico dei materiali.
	Tipo di verifica (U media) : in questo campo si può scegliere tra le opzioni: - Verificare, con la quale il programma esegue tutte le verifiche eventualmente previste da normativa stampando i dati del serramento nella relazione di legge 10; - *Non verificare,* con la quale il programma non esegue le verifiche previste da normativa ma stampa i dati del serramento all’interno della relazione di legge 10; - *Non stampare, con la quale il programma non esegue le verifiche e non stampa i dati del serramento nella relazione di legge 10. Tipo di verifica (H'T) : in questo campo si può scegliere tra le opzioni: - Verificare, con la quale il programma considera l'elemento in oggetto nel contesto della verifica del parametro H'T - Non verificare,* con la quale il programma esclude l'elemento in oggetto nel contesto della verifica del parametro H'T
	Struttura. Si può inserire in questo campo la struttura della porta, caricandola mediante il menù a tendina, dall’Archivio Strutture; nei campi U ed R posti nella parte superiore della scheda verranno riportati i corrispondenti valori della trasmittanza termica e della resistenza termica calcolata.
	U dispersioni [W/(m² K)] : trasmittanza termica della porta, essa può essere definita in tre modi diversi: - Mediante caricamento di un’apposita struttura dall’archivio strutture da effettuarsi nel campo Struttura; quest’operazione provoca il caricamento del valore visualizzato nel campo U della finestra Elenco Pareti ; - Cliccando sul pulsante posto a destra del campo di input, aprendo così un menù a tendina nel quale si può selezionare la struttura desiderata, mediante doppio clic sulla relativa descrizione, nell’elenco posto a sinistra della finestra medesima. In tal modo verrà caricato il valore di trasmittanza tra quelli previsti dalla UNI EN ISO 10077-1 . - Digitando direttamente un valore.
	Colore. Questo campo definisce i valori: • del coefficiente di assorbimento della radiazione solare α , utilizzato per il calcolo dell’area equivalente come proposto dalla norma UNI TS 11300-1, par. 14.2; i valori contemplati dalla norma per i componenti opachi sono: - 0,3 per colore chiaro - 0,6 per colore medio - 0,9 per colore scuro • del coefficiente di correzione K, utilizzato per il calcolo dei cooling load, nell’ambito del calcolo dei carichi termici estivi (colore chiaro K = 0.65; colore medio K = 0.83; colore scuro K = 1). Per edifici posti in zone urbane è sempre possibile utilizzare la scelta Scuro. Per edifici in zone rurali, attenersi alla seguente classificazione: • Chiaro : bianco, crema; • Medio : celeste, verde chiaro, rosso chiaro, marrone chiaro, legno naturale, cemento naturale; • Scuro : nero, blu, rosso, marrone, verde.
	Incr. Sic [%]. Coefficiente di sicurezza, definibile a discrezione dell’utente, applicato dal programma esclusivamente alla trasmittanza inputata nel campo U dispersioni [W/m² K]. Tale coefficiente ha quindi effetto esclusivamente sul calcolo delle dispersioni invernali, secondo la UNI EN 12831; i valori della trasmittanza e della resistenza termica così corrette vengono riportati nei box U Adot. ed R presenti nella parte alta dell’ archivio.

Dimensioni della porta
	Larghezza Larghezza della porta, al lordo del telaio.
	Altezza Altezza della porta, al lordo del telaio.

Ponte termico

Ponte termico. In questo campo si accede alla finestra Archivio ponti termici, dal quale è possibile importare ed associare alla porta i ponti termici tipici del giunto tra parete e serramento, secondo quanto previsto dalla norma UNI 14863. Per associare il ponte termico desiderato al serramento in fase di realizzazione, si seleziona col mouse la tipologia prescelta dal menu a tendina che mostra la lista dei ponti termici di programma. Se la lista è vuota occorre accedere all’Archivio dei Ponti Termici e popolare la lista della scheda Progetto con i ponti termici che si ha intenzione di usare nel progetto..

Griglie di transito
	Modello. Inserire il modello della griglia di transito.
