INTERFACCIA UTENTE

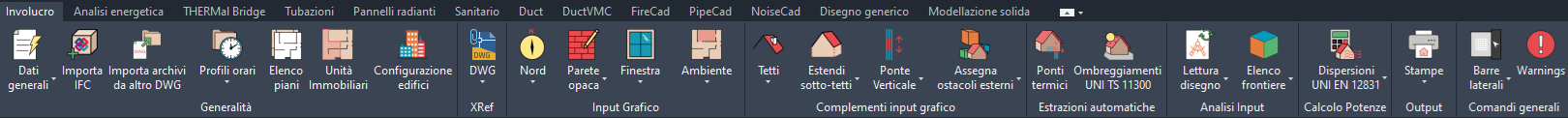

BARRA DEI COMANDI - SCHEDA INVOLUCRO



Pannello: Generalità

Dati generali : apre la maschera dove si impostano la località di progetto, le normative che si vogliono utilizzare per il calcolo finalizzato alla redazione della relazione di Legge 10 e degli attestati di certificazione energetica.

Anagrafica di progetto : consente di inserire i dati utili alla compilazione dell'anagrafica di progetto incorporata nelle relazioni tecniche.

Dispersioni (dati climatici  dispersioni invernali): apre la maschera dove si impostano la località di progetto e le normative che si vogliono utilizzare per il calcolo dei carichi termici invernali (calcolo in potenza secondo

                              UNI EN 12831 o metodo ASHRAE);

Cooling load: apre la maschera dove si impostano la località di progetto e le normative che si vogliono utilizzare per il calcolo dei carichi termici estivi (calcolo in potenza secondo metodo ASHRAE);



Importa IFC : attiva la procedura per l'importazione di un file IFC architettonico



Importa archivi da altro DWG : attiva la procedura di importazione degli elementi degli archivi di edificio (strutture opache, finestre, porte) contenuti nelle rispettive sezioni di progetto di un altro file DWG



Elenco Piani: Apre la maschera che contiene l'elenco dei piani dell'edificio. Prima di disegnare una parete è obbligatorio avere almeno un Piano inserito in tale elenco.



  Unità Immobiliari e Zone: si accede alla maschera dove si definiscono il numero e le tipologie delle unità immobiliari (categoria dell'edificio ai fini delle verifiche di Legge) e delle zone Impiantistiche che contengono e

              definiscono le condizioni interne di progetto (temperature, ventilazione, orari di funzionamento);

Configurazione edifici : apre i menu per la definizione dei raggruppamenti delle unità immobiliari ai fini del calcolo di Legge 10 e di Diagnosi energetica



Pannello: XRef

Riferimento DWG: attiva la procedura per l'inserimento delle planimetrie dei piani in formato DWG.

Scala: attiva il comando MSCALA per il controllo e la modifica dell'unità di misura del disegno.

Riferimenti esterni: attiva il Gestore dei riferimenti esterni del CAD.

Riferimento immagine raster: attiva la procedura per l'inserimento delle planimetrie dei piani in formato grafico.

Importa file PDF: importa la geometria, i riempimenti, le immagini raster e gli oggetti di testo TrueType da un file PDF specificato

Sottoposto PDF: attiva la procedura per l'inserimento delle planimetrie dei piani in formato PDF



Pannello: Input Grafico



Nord: Specifica l'orientamento del fabbricato. In caso di mancato inserimento, il programma considera l'asse Y come direzione del Nord.

Curva di Livello: Per il disegno del terreno occorre definire la curva di livello. Utilizzare questo comando per disegnare un poligono chiuso che rappresenta la linea di livello del terreno. Impostare nella barra laterale l'altezza di posizionamento della linea di livello. Nel caso di intersezione tra edificio e terreno (interramento) il programma è in grado di leggere automaticamente l'esposizione contro terra sia delle pareti che del pavimento stesso.

Trasforma linea in Curva di Livello: per disegnare una curva di livello usando un file dwg come riferimento esterno.

Crea Terreno: Genera il 3D del terreno estrudendo le curve di livello;

Disegna parete opaca: Per il disegno delle pareti esterne ed interne. Il comando è molto simile al comando Linea del motore grafico ma in questo caso la linea che si disegna rappresenta la parete che è stata selezionata nella barra laterale a comando attivo;

Trasforma Linea in Parete Esterna: Utilizzabile soltanto nel caso in cui il file usato come XRef è un DWG. A comando attivo l'utente deve cliccare su una linea del disegno del riferimento esterno. Il programma disegnerà una parete (linea) avente le proprietà della parete selezionata nella barra laterale al momento del click. Si consiglia di attivare l'OSNAP Vicino del motore grafico;



Trasforma Linea in Divisorio: Utilizzabile soltanto nel caso in cui il file usato come XRef è in formato DWG. A comando attivo l'utente deve cliccare su una linea del disegno del riferimento esterno. Il programma disegnerà una parete (linea) avente le proprietà della parete selezionata nella barra laterale al momento del click ma con un offset pari al semispessore della parete selezionata rispetto alla linea del DWG di riferimento. Si consiglia fortemente di attivare l'OSNAP Vicino;

Parete vetrata : Consente di disegnare un tratto di parete (interna od esterna) il cui elemento costituente sia serramento, in modo tale da configurare una parete vetrata;



Trasforma linea in parete vetrata: Utilizzabile soltanto nel caso in cui il file usato come XRef è un DWG. A comando attivo l'utente deve cliccare su una linea del disegno del riferimento esterno. Il programma disegnerà una parete (linea) avente le proprietà del serramento selezionato nella barra laterale.

Trasforma linea in divisorio vetrato: Utilizzabile soltanto nel caso in cui il file usato come XRef è un DWG. A comando attivo l'utente deve cliccare su una linea del disegno del riferimento esterno rappresentante un elemento divisorio . Il programma disegnerà una parete (linea) avente le proprietà del serramento selezionato nella barra laterale.



Finestra: Per l'inserimento del serramento vetrato su una parete. L'utente seleziona il modello di serramento nella barra laterale e lo inserisce su una linea di parete già disegnata;

Porta: Per l'inserimento del serramento opaco su una parete. L'utente seleziona il modello di serramento nella barra laterale e lo inserisce su una linea di parete già disegnata;

Balcone: etichetta lo spazio delimitato da pareti come Balcone. L'altezza delle pareti deve essere impostata nei dati estesi della parete stessa. Questo tipo di componente è preso in considerazione soltanto per la determinazione automatica del ponte termico ma non è considerato il suo effetto ai fini dell' ombreggiamento;

Ambiente: Inserisce una etichetta in ogni spazio chiuso e delimitato dalle pareti. Tramite questo comando il programma conferisce allo spazio le proprietà termiche impostate nella zona di appartenenza (Unità Immobiliare, Zona Impiantistica e di conseguenza Temperatura di Progetto, Ventilazione, etc.);

Ambiente Aggregato: Unisce l'ambiente che si sta per inserire ad un altro già inserito (Ambiente Principale). Il programma cancella la visualizzazione 3D della parete tra i due ambienti in modo da crearne soltanto uno. L'ambiente principale è quello che contiene tutte le informazioni relative ai carichi e alle potenze.

Associazione ambienti - zone : apre il menu che, nel contesto della rappresentazione grafica del layout di ciascun piano dell'edificio, consente l'associazione degli ambienti alla zona di appartenenza



Pannello: Complementi Input Grafico

Ponte Termico Verticale: per l'inserimento manuale dei ponti termici verticali (di spigolo, tra pareti, o tra parete e pilastro)

Ponte Termico Orizzontale: per l'inserimento manuale dei ponti termici orizzontali (tra pareti e pavimenti/soffitti)

Tetti: Apre la maschera contenente la lista dei livelli Tetti inseriti nel progetto.

Colmo o Gronda: Disegno delle linee di gronda o di colmo di un tetto. L'utente deve impostare la quota della linea che sta per disegnare nella barra laterale e tale quota deve essere quella dell'intradosso.

Falda: Inserisce l'etichetta della falda per ogni spazio chiuso delimitato dalle linee di colmo e gronda ed ovviamente anche di displuvio. La falda deve essere piana, ossia i vertici devono appartenere ad un piano geometrico. Se ciò non accade il programma etichetta la falda come "Non Valida"

Lucernario: inserisce un serramento vetrato su un tetto. Pertanto nel progetto l'utente deve aver creato almeno un tetto valido;

Estendi Sottotetti: Estende automaticamente le pareti degli ambienti sottotetto fino all'intersezione con il tetto stesso. Qualora le pareti dovessero estendersi oltre il problema è dovuto al fatto che le linee di gronda proiettate su un piano orizzontale non sono esterne alla doppia linea che identifica lo spessore della parete;

Sposta tetti Lungo L'asse Z: modifica la quota di disegno del tetto corrente (spostamento rigido). Un valore positivo indica uno spostamento verso l'alto, uno negativo verso il basso;

Imposta quota nodo tetto : consente di modificare le quote dei nodi di una falda o di un gruppo di falde.

Assegna ostacoli esterni : attiva la funzione di individuazione dei solidi da contrassegnare come ostruzioni esterne ai fini del calcolo degli ombreggiamenti automatici

Cancella dati fissati : permette la cancellazione di tutti gli aggetti e le ostruzioni esterne definiti manualmente (o riportati da precedenti versioni del software) all'interno dei dati estesi delle pareti opache e delle finestre



Pannello: Analisi Input



Aggiorna Frontiere: il programma aggiorna i volumi netti e lordi e le frontiere di scambio del fabbricato;



Lettura disegno: aggiorna l'input grafico dell'edificio. Da utilizzare quando si apportano modifiche all'input grafico e si aggiorna

Visualizzazione Frontiere Ambiente: Questo comando permette all'utente di visualizzare le sole frontiere dell'ambiente selezionato. Molto utile quando, ad esempio, in occasione di presenza di warning sulle frontiere. Tramite questo comando l'utente vede se le frontiere (nette o lorde) sono corrette e le approssimazioni usate del modellatore grafico sono più o meno influenti. A comando attivo selezionare l'ambiente e ruotare la vista (orbita già attiva) per un controllo tridimensionale. ATTENZIONE: questo comando potrebbe risultare lento con progetti molto estesi.

Sezione : attiva il comando per la realizzazione di una sezione

Modifica Sezione : comando di modifica di una sezione

Vista Verticale : attiva il comando di realizzazione di una vista verticale

Elenco Ambienti: Si accede alla maschera che riporta la lista dei vari ambienti inseriti nel progetto ognuno dei quali con tutte le frontiere scambianti (parete, esposizione, conduttanza, area, etc.)



Pannello:Estrazioni automatiche



Estrazione ponti termici : attiva il menu per l'indicazione dei ponti termici per l'estrazione automatica di progetto e la loro successiva modifica



Ombreggiamenti UNI/TS 11300: attiva il menu per la visualizzazione degli ombreggiamenti automatici





Pannello: Calcolo Potenze



Calcolo delle dispersioni invernali secondo UNI EN 12831: il programma esegue il calcolo delle dispersioni dell'edificio disegnato

Calcolo dei carichi termici estivi secondo metodo ASHRAE: il programma esegue il calcolo dai carichi termici estivi dell'edificio disegnato





Pannello: Output



Stampe di progetto: il comando porta alla maschere in cui selezionare le stampe tecniche di progetto da produrre.

Computo Metrico di progetto: il programma esegue il calcolo di computo metrico dei materiali di progetto.

Disegno bidimensionale : comando per l'esportazione bidimensionale del progetto.

Disegno tridimensionale : comando per l'esportazione tridimensionale del progetto.

Disegna Legenda : comando per l'inserimento delle legende nell'ambito del progetto

Riposiziona Etichette: consente il riposizionamento delle etichette





Pannello: Comandi generali



Warnings : comando per l'apertura della scheda Warnings della barra laterale Mc4Browser contenente le segnalazioni di errori caratterizzanti l'input grafico



Ripristino delle barre laterali : con tale comando è possibile ripristinare la visualizzazione della barre laterali (Barra di navigazione e Barra dei Comandi) in caso di  spegnimento accidentale di una di esse o di entrambe.
