DISEGNO DEGLI IMPIANTI
IMPIANTI AERAULICI - IMPOSTAZIONE DEL PROGETTO DI CANALI
Icona:
Comando: NEWDUCT
Per creare un nuovo progetto Canali
occorre eseguire il comando Elenco Reti attraverso
l’icona posta nella scheda DUCT
- Impostazioni progetto o eseguendo il comando NEWDUCT
nella
barra dei comandi.

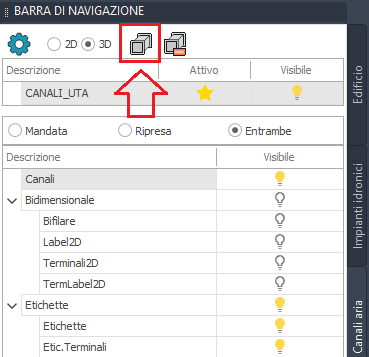

Esiste inoltre un'altra via per creare un nuovo progetto tubi: l'operazione si può eseguire a partire barra laterale di nome BARRA DI NAVIGAZIONE, selezionando il tab "CANALI" e cliccando sul pulsante
evidenziato nell'immagine sottostante.
.
Appare, tra le varie opzioni, il bottone<NUOVO PROGETTO CANALI > la cui selezione porta direttamente alla maschera di creazione di un nuovo progetto di tubazioni.
L' altra opzione possibile è <NUOVO PROGETTO CANALI VMC > che, come descritto dagli stessi nomi, porta alla finestra di creazione di un progetto canali DuctVMC

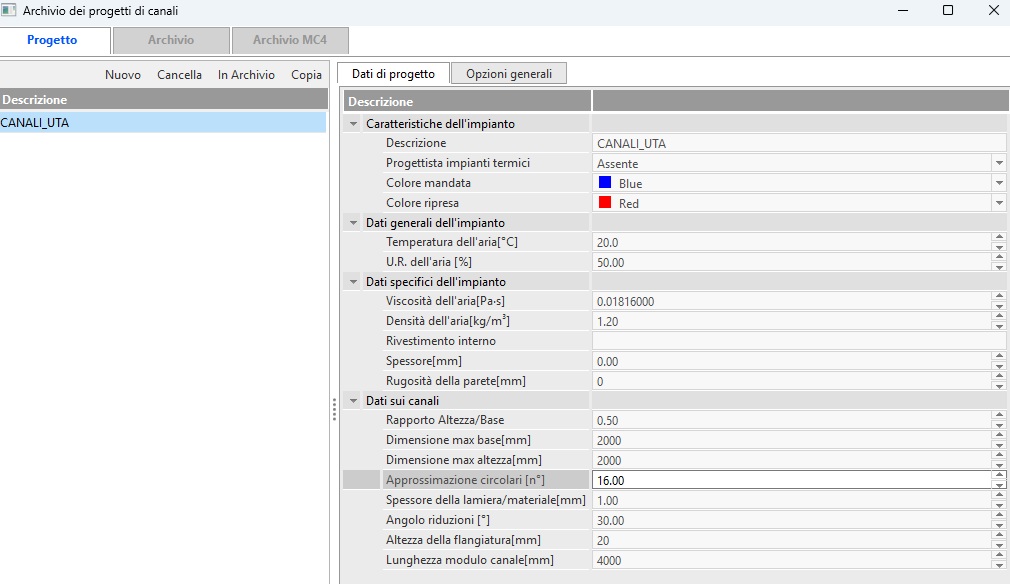

In seguito ad una delle modalità sopra descritte, si apre la finestra seguente:
La finestra ha la configurazione tipica di ogni archivio del programma per la descrizione della quale si rimanda all'apposita pagina.
La creazione di un nuovo progetto di canali inizia alla selezione del bottone <NUOVO> posto nella sezione sinistra della maschera, successivamente alla quale é richiesta la definizione di una
descrizione/nome del progetto stesso.
N.B. In caso di più linee di mandata e di ripresa è necessario definire più progetti in quanto il programma effettuerà il calcolo e la stampa, sia del dimensionamento che del computo metrico, del solo progetto corrente.
La conferma dei dati inseriti avviene cliccando sul bottone OK. Il nome dell'impianto appare in elenco nella colonna sinistra della maschera e selezionandolo é possibile utilizzare i vari comandi di gestione di
progetto <CANCELLA>, <IN ARCHIVIO>, <COPIA>
La finestra nella sua area destra si compone di 2 schede, ovvero :
