DISEGNO DEGLI IMPIANTI

IMPIANTI AERAULICI - DUCTBUILDER - IMPOSTAZIONE DEL PROGETTO DI CANALI

Icona:

Comando: NEWDUCTEX

Per creare un nuovo progetto Duct Builder occorre eseguire il comando Elenco Reti Canali attraverso l’icona seguente posta nel menu DUCTBUILDER - tab BUCT BUILDER o eseguendo il comando NEWDUCTEX nella barra dei comandi.

Esiste inoltre un'altra via per creare un nuovo progetto tubi: l'operazione si può eseguire a partire barra laterale di nome BARRA DI NAVIGAZIONE, selezionando il tab "CANALI", posizionando il mouse in un punto qualunque della barra e cliccando sul tasto destro del mouse. Appare, tra le varie opzioni, il bottone<NUOVO PROGETTO CANALI BUIDER> la cui selezione porta direttamente alla maschera di creazione di un nuovo progetto di tubazioni. Le altre opzioni possibili sono <NUOVO PROGETTO CANALI > e <NUOVO PROGETTO CANALI VMC> che, come descritto dagli stessi nomi, portano alla finestra di creazione di un progetto canali HvacDuct oppure di un progetto canali DuctVMC

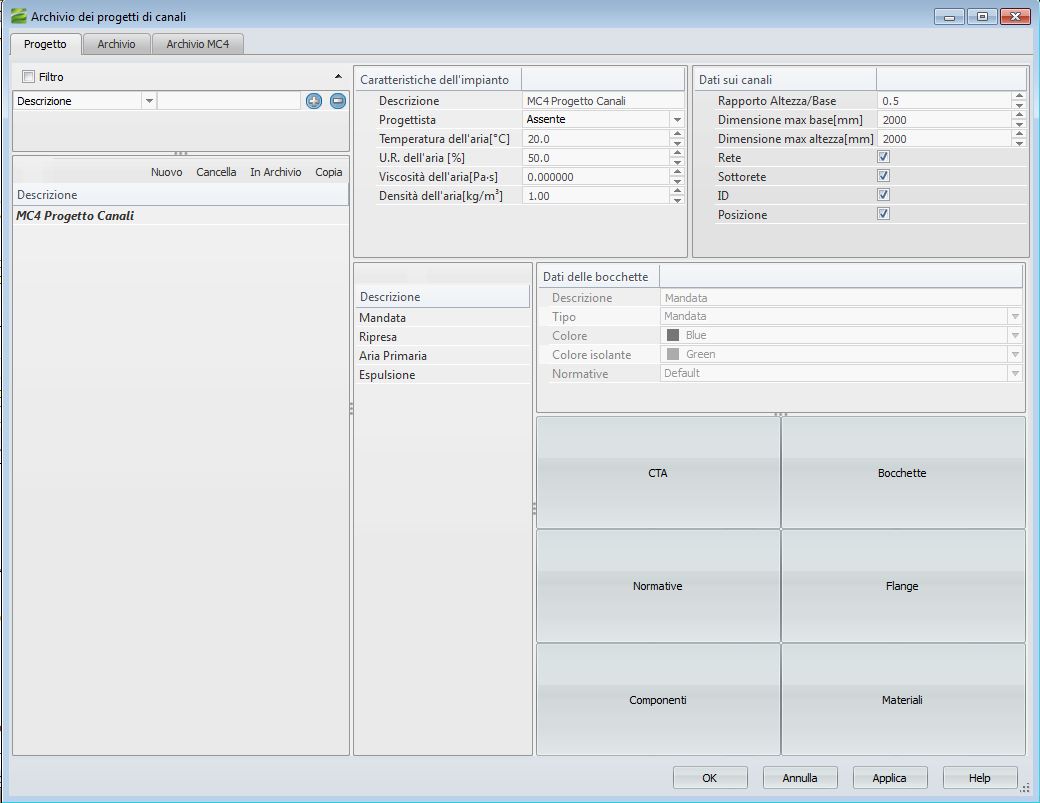

In seguito ad una delle modalità sopra descritte, si apre la finestra seguente:

La finestra ha la configurazione tipica di ogni archivio del programma per la descrizione della quale si rimanda all'apposita pagina.

La creazione di un nuovo progetto di canali inizia alla selezione del bottone <NUOVO> posto nella sezione sinistra della maschera (quella che presenta la lista dei vari progetti canali creati dall'utente. Il nome dell'impianto appare in elenco nella colonna sinistra della maschera e selezionandolo é possibile utilizzare i vari comandi di gestione di progetto <CANCELLA>, <IN ARCHIVIO>, <COPIA>.

La finestra presenta differenti aree di input dati, che sono:

CARATTERISTICHE DELL'IMPIANTO

Descrizione: nome descrittivo del progetto di canali che si sta creando.
Progettista: selezionare dall'elenco fornitori i dati anagrafici del progettista. L'esplicazione di questo dato è facoltativo.
Temperatura dell'aria: In questo campo s’indica la temperatura dell’aria all’interno delle canalizzazioni. Il valore inserito in questo campo è descrittivo.
U.R. dell'aria: In questo campo s’indica l’umidità relativa dell’aria all’interno delle canalizzazioni. Il valore inserito in questo campo è descrittivo
Viscosità dell'aria: Viscosità dinamica dell’aria [mPa s], questo valore viene utilizzato nei calcoli delle perdite di pressione all’interno delle canalizzazioni. Il dato, chiaramente, è legato alle condizioni dell’aria che transita all’interno dei condotti, quindi ai dati di temperatura della stessa. Il valore proposto vale per una temperatura di 20°C.
Densità dell'aria: questo valore, espresso nornmalmente in [kg/m3], viene utilizzato nei calcoli delle perdite di pressione all’interno delle canalizzazioni. Il dato, chiaramente, è legato alle condizioni dell’aria che transita all’interno dei condotti, quindi ai dati di temperatura della stessa. Il valore proposto vale per una temperatura di 20°C e per aria secca.

DATI SUI CANALI

Rapporto Base/Altezza: rapporto fra l'altezza e la base della sezione del canale, ovviamente inutilizzato nel caso di canali a sezione circolare. Il programma, in fase di dimensionamento, cercherà di avvicinarsi il più possibile al valore contenuto in questo campo Gl’incrementi dimensionali dei canali sono relativi alle scelte effettuate in fase di dimensionamento della rete. Possono essere legati a dimensioni standard (incrementi di 50 mm) oppure non normalizzate (l’incremento viene scelto dall’utente).
Dimensione max base/Dimensione max altezza: costituiscono le dimensioni limite che, in fase di dimensionamento, non devono essere superate, rispettivamente per la base e per l'altezza
Rete/Sottorete/ID/Posizione: parametri di composizione del codice identificatico di ogni singolo pezzo in funzione della sua esportazione nel file XML finale di progetto (distinta pezzi). L'utente può spuntare i parametri che vuole compongano l'iD finale di ogni pezzo.

DESCRIZIONE

Quest'area elenca 4 tipologie di rete create in automatico dal programma al momento della creazioen di un nuovo progetto di canali. Tali tipologie sono: Mandata, Ripresa, Aria Primaria, Espulsione. Per ognuna delle tipologie proposte, l'utente può definire i vari parametri di disegno descritti nell'area di nome Dati dell Bocchette

DATI DELLE BOCCHETTE

Descrizione: nome descrittivo della rete - Campo editabile dall'Utente
Tipo: Tipologia di rete - campo identificativo non modificabile dall'Utento
Colore: colore di default del disegno tridimensionale della rete valido solo per i tronchi e le sezioni in cui NON é previsto isolamento.. Cliccando sul simbolo con fraccia verso il basso a fondo campo é possibile selezionare il colore a partire da uan paletta colore predefinita.
Colore isolante: colore di default del disegno tridimensionale della rete valido solo per i tronchi e le sezioni in cui E' previsto e selezionato uno spessore di isolamento.. Cliccando sul simbolo con fraccia verso il basso a fondo campo é possibile selezionare il colore a partire da uan paletta colore predefinita.
Normative: scelta della normativa Duct da utilizzare per il dimensionamenti ed il disegno della reta in oggetto. Cliccando sul simbolo con fraccia verso il basso a fondo campo é possibile scegliere la normativa tra quelle preventivamente caricate nell'apposito archivio normative DUCT, oppure di scegliere il fluido direttamente a partire dall'Archivio Utente o dall'Archivio Mc4. Lo stesso menu permette di accedere direttamente all'Archivio NORMATIVE DUCT grazie all'opzione <Aggiungi> nel caso in cui l'Utente volesse crearsi un nuovo fluido o modificare i dati di una normativa già esistente.

AREA COMPONENTI DEL PROGETTO

Quest'area mostra 6 macro-bottoni la cui selezione rimanda ad opportuni archivi del modulo DuctBuilder che sono:
