HT10200 - Ripartizione delle spese secondo UNI 10200:2018

Presentazione

HT10200 permette di definire, in stretta conformità di quanto disciplinato dalla norma UNI 10200:2018, la ripartizione delle spese relative ai servizi di riscaldamento, raffrescamento, produzione ACS, ventilazione meccanica, riscaldamento aeraulico

nell'ambito di edifici dotati di sistemi centralizzati .

Esso si avvale dello stesso input grafico e delle medesime valutazione energetiche eseguite, nell'ambito di HTCad, ai fini del rispetto dei requisiti minimi di progetto e dell'attestazione della prestazione energetica, in conformità con il complesso delle

norme UNI/TS 11300.

In virtù della stretta integrazione con HTCad, il modulo HT10200 può avvalersi dell'input grafico degli impianti termici per acquisire in maniera automatica i dati di caratterizzazione e dimensionamento dei radiatori.

Cenni normativi

La norma UNI 10200:2018 si applica fondamentalmente a due tipologie di impianti:

1) Impianti dotati di termoregolazione, nell'ambito dei quali si individuano le due sotto categorie

a) impianti provvisti di dispositivi di contabilizzazione diretta (contatore di calore)

b) impianti provvisti di dispositivi di contabilizzazione indiretta (ripartitore)

2) impianti sprovvisti di termoregolazione

La contabilizzazione diretta è applicabile solo agli impianti termici a distribuzione orizzontale dotati di termoregolazione (Appendice A) ed a qualunque corpo scaldante; in questo caso è prevista l'installazione di un contatore di calore che misura l'energia

termica prelevata volontariamente (consumo volontario) dell'impianto centralizzato attraverso i dispositivi di termoregolazione (termostati ambiente o valvole termostatiche dimensionate secondo i criteri definiti nell'Appendice B).

La contabilizzazione indiretta è applicabile qualora sia prevista la termoregolazione ma non la contabilizzazione diretta attraverso i contatori di calore. Essa è basata su dispositivi detti ripartitori, conformi alla UNI EN 834, o su dispositivi conformi alla

UNI/TR 11388 o alla UNI 9019.

I ripartitori possono essere utilizzati solamente per impianti termici centralizzati a distribuzione verticale od orizzontale con radiatori e con termoconvettori; in questo caso il ripartitore dev'essere accoppiato ad una valvola termostatica per ciascun radiatore

od, in alternativa, ad uno o più termostati ambiente.

I sistemi di ripartizione conformi alla UNI/TR 11388 o UNI 9019 si utilizzano con distribuzione verticale ed orizzontale, con radiatori, termoconvettori, ventilconvettori, pannelli radianti ( ma solo con fluido intercettabile).

Impostazioni di calcolo

AI fini della formulazione del prospetto millesimale, l'appendice D.2 della UNI 10200:2018 prescrive l'adozione della modalità di valutazione A2 (ovvero l'approccio "Standard Rating" disciplinato dalle UNI/TS 11300); ciò equivale ad eseguire le valutazioni

di calcolo in regime continuo e quindi adottare il profilo di funzionamento convenzionale previsto nel calcolo di progetto o nell'ambito di una procedura di classificazione energetica.

AI fini pratici ciò equivale, nell'ambito delle unità immobiliari e delle zone impiantistiche, a compilare tutte le sezioni contrassegnate come "Titolo abilitativo / APE".

Ai fini della formulazione dei prospetti previsionale e consuntivo, l'appendice D.2 della UNI 10200:2018 prescrive l'adozione della modalità di valutazione A3 (ovvero l'approccio "Tailored Rating" disciplinato dalle UNI/TS 11300); ciò equivale ad eseguire le

valutazioni di calcolo in regime intermittente e quindi adottare un profilo di funzionamento dei generatori adattato all'utenza.

AI fini pratici ciò equivale, nell'ambito delle unità immobiliari e delle zone impiantistiche, a compilare sia le sezioni contrassegnate come "Titolo abilitativo / APE" che quelle contrassegnate come "Diagnosi energetica"; in particolare, il profilo di

funzionamento dei generatori per i servizi di riscaldamento e raffrescamento si impostano nella sotto scheda "Attenuazione" della sezione "Diagnosi energetica".

Avvio dell'applicazione

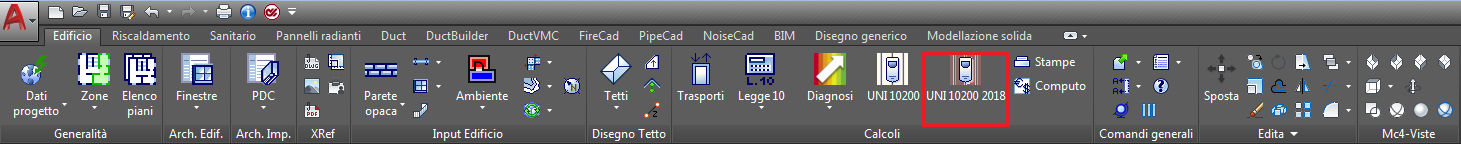

Per avviare il modulo occorre cliccare sull pulsante "UNI 10200 2018" ubicato nella barra Edificio, pannello Calcoli.

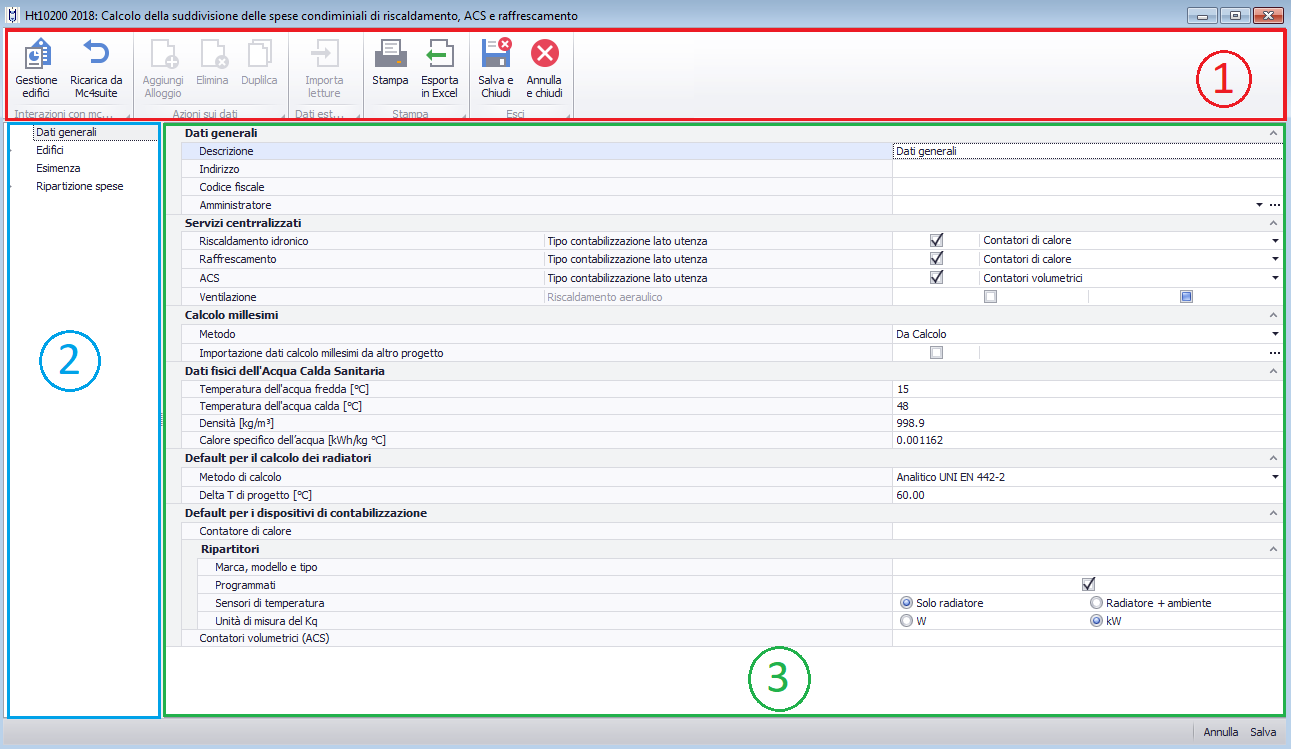

Si aprirà la maschera di gestione del progetto di ripartizione che risulta suddivisa in tre aree:

1) la barra superiore, suddivisa a sua volta, in tre pannelli ovvero

Interazione con Mc4Suite, in cui sono riportati i comandi per l'interazione con il modulo HtCad ovvero il comando per l'apertura della maschera di gestione degli edifici ed il comando per il ricaricamento dei dati energetici
Azioni sui dati , in cui sono riportati i comandi Aggiungi, Elimina e Duplica per la gestione dei dati di input
Dati esterni, in cui è riportato il comando per l'importazione delle letture da file CVS

2) il browser di progetto, collocato sulla sinistra in cui è possibile procedere alla compilazione di:

Dati generali
Edifici
Esimenza
Ripartizione spese

3) Area di inserimento dei dati di input che si modifica a seconda della voce selezionata nell'ambito del browser di progetto.
