MODULO IFC
Importazione di un IFC architettonico

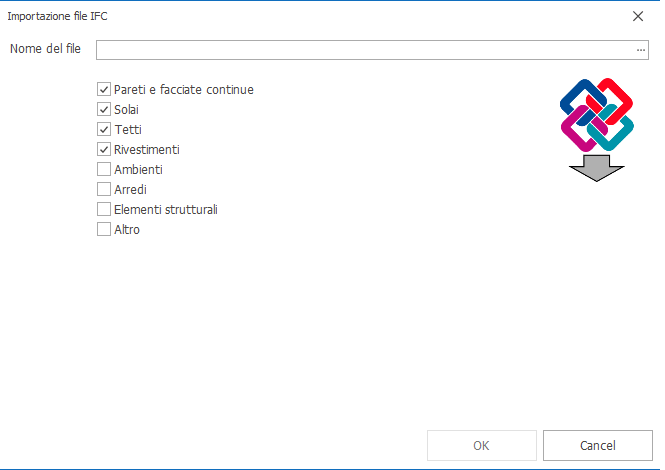

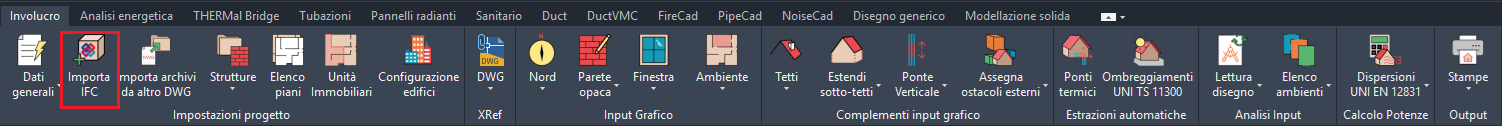

All'interno della scheda Edificio, pannello Xref eseguendo il comando Importa IFC , si aprirà la finestra per la selezione del file IFC da importare.
All'interno della lista degli elementi da importare, si selezioneranno i componenti architettonici da leggere all'interno del file IFC e trasferire nel file DWG ovvero:
- Pareti e facciate continue
- Solai
- Tetti
- Rivestimenti
- Ambienti
- Arredi
- Elementi strutturali
- Altro (ovvero elementi non riconducibili alle categorie precedenti)
Rammentiamo che gli elementi essenziali ai fini della successiva elaborazione del progetto in formato DWG ai fini di un calcolo termico od energetico sono fondamentalmente quelli appartenenti alle prime quattro categorie
ovvero:
- Pareti e facciate continue
- Solai
- Tetti
- Rivestimenti
Gli elementi strutturali, arredi ed altri elementi possono risultare funzionali all'elaborazione di un progetto impiantistico al fine di poter valutare la presenza di ingombri e di potenziali interferenze durante il disegno delle reti di
tubazioni o canali.
Cliccando sul pulsante <OK> avrà inizio la procedura di importazione; in questa fase Mc4Suite acquisisce le informazioni che il file IFC è in grado di comunicargli.
Al termine dell'operazione di importazione si otterrà:
la creazione del solido dell’edificio che potrà essere utilizzato come riferimento esterno

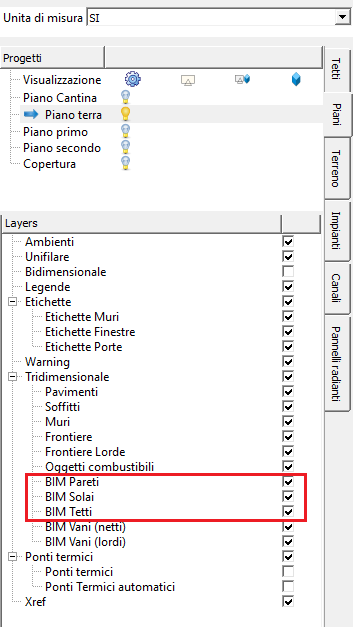

l'attivazione, nella barra di navigazione, dei checkbox per il controllo della visibilità dei principali elementi architettonici importati da file IFC
la creazione, in elenco piani, dei corrispondenti piani o livelli dell'edificio rintracciati all'interno del file IFC
l'importazione, in Archivio Strutture, di tutti gli elementi opachi, con le relative stratigrafie, che risultano utilizzati nel progetto
l'importazione, in Archivio Serramenti di progetto, dei componenti finestrati
l'importazione, in Archivio Porte, dei serramenti opachi

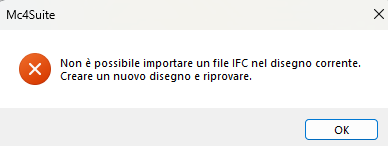

Rammentiamo che l'importazione del file IFC non può avvenire nel contesto di un file DWG in cui sia già presente un input grafico eseguito, a sua volta, senza l'importazione di un IFC architettonico. Laddove venga
riscontrata la presenza di un modello eseguito senza l'ausilio di una base architettonica di origine BIM, l'operazione verrà inibita con la restituzione della seguente notifica
Editing del file DWG

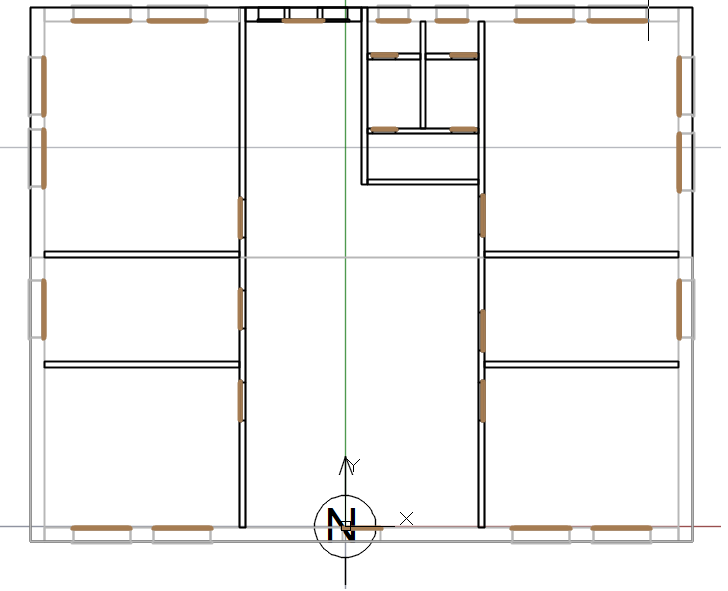

Una volta completata l'importazione degli elementi architettonici da file IFC e salvato il file in formato DWG, è possibile procedere alla "lucidatura" del modello architettonico tridimensionale in modo da predisporlo
all'assegnazione delle frontiere di scambio di Mc4Suite.
Sotto tale punto di vista, l'esito dell'importazione da file IFC rappresenta, formalmente, un riferimento esterno da utilizzare per giungere alla definizione delle frontiere di scambio termico secondo i tradizionali comandi e le
procedure di Mc4Suite.
In prima istanza occorrerà accedere all'Archivio Strutture per verificare la regolare presenza delle strutture di progetto e la loro corretta caratterizzazione in termini di "Tipo struttura"; in questa fase non è strettamente
necessario procedere alla caratterizzazione termo-fisica dei materiali costituenti la stratigrafia (che può quindi essere posticipata ad una fase successiva).
Si potrà quindi accedere all' "Elenco piani" per associare le strutture costituenti il pavimento ed il soffitto di ciascun piano individuato in fase di lettura del file IFC ed esposizioni quali quella per i pavimenti contro terra .
Configurati i piani, si potrà procedere alla fase di disegno vera e propria avvalendosi dei comandi:
- Conversione linea in parete esterna
- Conversione linea in parete divisoria
- Conversione linea in parete vetrata
- Conversione linea in divisorio vetrato
- Disegno di una parete fittizia
Tali comandi sono richiamati anche nell'ambito della sequenza logica in cui risulta strutturata la barra laterale Mc4Browser - Edificio "Step by Step".
Completata la "lucidatura" con i comandi di Mc4Suite del modello architettonico importato tramite IFC ed inseriti gli ambienti (opportunamente associati alle zone impiantistiche di pertinenza) si potrà lanciare il comando di
"Lettura frontiere" per sollecitare la generazione delle frontiere di scambio termico (nette e lorde).
Il checkbox "Tridimensionale" (Pavimenti - Soffitti - Muri) attivano la visualizzazione 3D dei componenti secondo il colore 3D impostato all'interno dell'Archivio Strutture.
La visualizzazione di tali frontiere si attiva tramite i checkboxes "Frontiere" e "Frontiere lorde" ubicati nella barra laterale "Barra di navigazione".
Se si è già provveduto alla caratterizzazione termo-fisica di tutti gli elementi opachi e trasparenti, si potrà quindi procedere al calcolo delle dispersioni secondo UNI EN 12831 o dei carichi termici secondo metodo ASHRAE.
Sostituzione di un IFC architettonico
Attraverso il comando "Import IFC" è possibile importare un file IFC architettonico per sostituire un file IFC inserito in precedenza.
Tale operazione può risultare utile in tutti quei casi in cui la base architettonica realizzata a livello BIM subisca variazioni o modifiche in corso d'opera rispetto al modello inserito in un file DWG di Mc4Suite.
L'operazione è subordinata al rispetto di due vincoli.
In prima istanza, l'importazione del file IFC non può avvenire nel contesto di un file DWG in cui sia già presente un input grafico eseguito a partire dall'importazione di un IFC architettonico. In caso di mancato rispetto di tale
condizione, l'operazione verrà inibita con la restituzione della seguente notifica

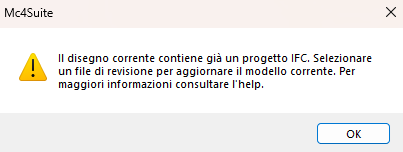

Se il requisito sopra indicato risulta soddisfatto e, in particolar modo, il progetto contiene un input grafico eseguito sulla base dell'importazione di un precedente file IFC comparirà la seguente notifica:

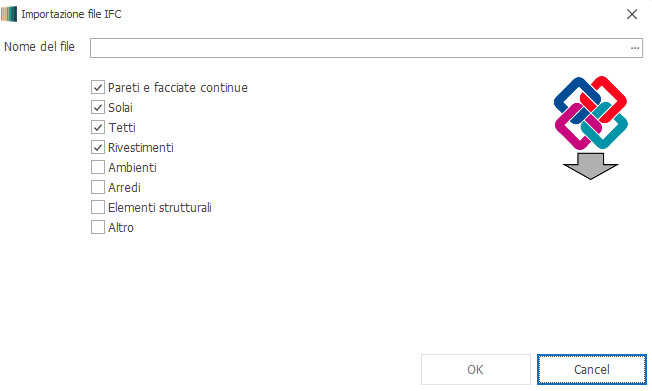

Cliccando sul pulsante OK, viene attivato il menu standard per l'importazione di un file IFC architettonico.
N.B.: la modalità di caricamento è del tutto analoga a quella prevista per l'inserimento di un file IFC su disegno privo di input grafico e descritta nella sezione "Importazione di un IFC architettonico" di questa guida.
Indicato il file IFC da caricare e gli elementi da importare, cliccando sul pulsante OK, si attiverà la procedura di elaborazione del file IFC di sostituzione che controllerà, innanzitutto, che l'elenco dei livelli (piani) presente nel
file IFC in sostituzione includa gli stessi o parte degli stessi livelli presenti nel file IFC caricato in precedenza.

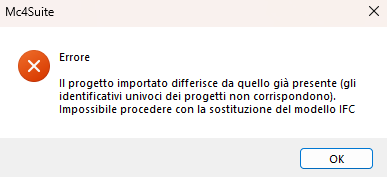

In caso di insussistenza di tale pre-requisito l'operazione verrà inibita con la restituzione della seguente notifica
Se i due vincoli sopracitati risultano entrambi soddisfatti, al termine dell'operazione di sostituzione del file IFC verrà generato il nuovo modello architettonico di riferimento.
Il nuovo modello viene generato all'interno di un file DWG distinto da quello elaborato in precedenza (che, come tale non viene modificato) ma di cui ne rappresenta una copia fedele per quel che concerne tutti gli elementi di
Mc4Suite in esso inseriti, ad esempio, in termini di definizione delle unità immobiliari, delle zone termiche, della centrale termica finalizzata al calcolo energetico o di disegno e dimensionamento degli impianti.
Verranno contestualmente rispettati i seguenti criteri:
- tutti gli elementi architettonici (materiali, pareti, finestre, porte) già presenti nel file DWG dopo l'importazione della prima versione del file IFC, verranno mantenuti nella sezione di progetto dei corrispondenti archivi anche
se non risultano più utilizzati nel modello architettonico creato a partire dal nuovo file IFC
- tutti gli elementi architettonici (materiali, pareti, finestre, porte) inediti rispetto al precedente file IFC verranno importati nella sezione di progetto dei corrispondenti archivi al caricamento del file di sostituzione
- tutti gli elementi architettonici e i componenti impiantistici disegnati tramite gli strumenti di editing di Mc4Suite rimarranno inalterati dopo l'importazione del file IFC in sostituzione. Eventuali modifiche necessarie per
adeguare il modello energetico definito in precedenza in Mc4Suite alla nuova configurazione dell'edificio (es: inserimento o eliminazione di strutture architettoniche e/o impiantistiche) dovranno essere eseguite dall'utente.
