DISEGNO DEGLI IMPIANTI

PANNELLI RADIANTI - ARCHIVI - SISTEMI RADIANTI

Icona:

Comando: DBSYSTEMS

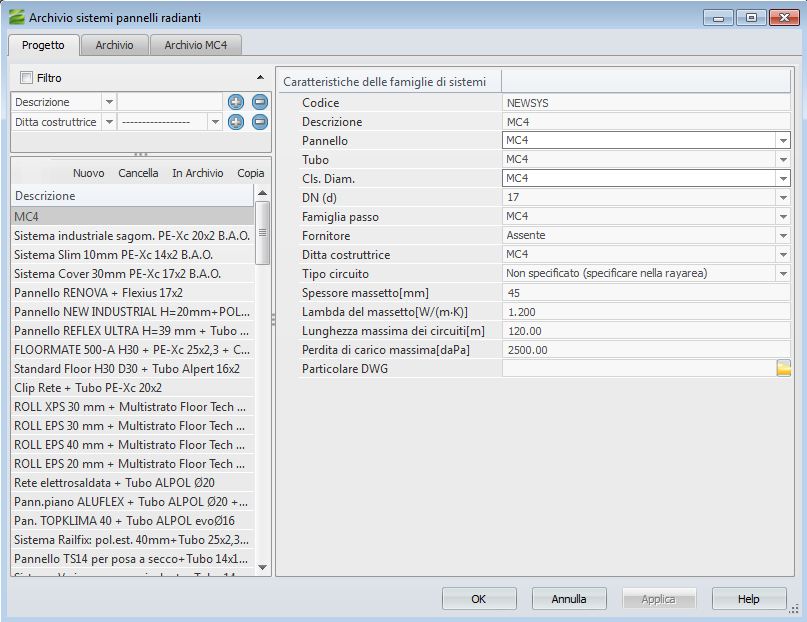

Vediamo in dettaglio i dati che occorre specificare per costruire un sistema radiante a pavimento:

Codice: scrivere un codice identificativo per il sistema. Nei sistemi personalizzati per i produttori questo codice è fondamentale perché collega in modo univoco il tipo di sistema a dei componenti che vengono aggiunti in automatico nel computo metrico;
Descrizione: scrivere una descrizione del sistema;
Panello: selezionare una descrizione di una tipologia di pannello utilizzando il menù a tendina. Selezionare l’opzioneEdita per aprire la maschera di Archivio pannellied aggiungere un nuovo sistema, se richiesto (.
Tubo: selezionare un tipo di tubazione direttamente dall’archivio Tubazioni attraverso il menù a tendina o selezionare l’opzione Edita per aprire la maschera di Archivio delle tubazioni.
Cls. Diam.: selezionare un tipo di classe diametro di tubazione utilizzando il menù a tendina o selezionare l’opzioneEdita per aprire la maschera Archivio Normativa. Questa scelta è fondamentale per poi poter selezionare il diametro nominale della tubazione stessa (vedi descrizione sotto).
DN (d): scegliere il diametro della tubazione (tutti i diametri elencati sono inclusi nella classe diametro pre-selezionata). Questo diametro non sarà modificato dal calcolo del sistema di riscaldamento a pavimento.
Lunghezza massima dei circuiti [m]: inserire la massima lunghezza del circuito per il sistema di pannello. Questo valore è importante per determinare il calcolo del numero di circuiti per ogni area radiante/ambiente.
Perdita di carico massima [daPa]: questo parametro è coinvolto nel numero e nella lunghezza dei circuiti al fine di ottenere perdite di carico più basse del valore qui inserito;
Spessore massetto [mm]: se le tubazioni saranno “annegate” nel massetto di calcestruzzo è necessario specificarne qui lo spessore (il programma calcolerà la resistenza termica addizionale), il valore letto in questo campo è puramente indicativo, è solo un’indicazione sul valore ideale di spessore da utilizzare;
Lambda del massetto: è la conduttività termica del massetto al di sopra delle tubazioni. Anche il massetto al di sotto delle tubazioni assume lo stesso valore di lambda quando s'intende tener conto di tale strato e cioè quando, nell'archivio dei pannelli, per il massetto al di sotto delle tubazioni s'indica uno spessore diverso da zero. Una diminuzione di lambda del massetto, a parità di temperatura di mandata, può generare una diminuzione del DT fino al minimo consentito specificato nella maschera delle Unità Immobiliari, e poi una diminuzione della resa dei circuiti in ambiente.
Tipo Circuito: è possibile impostare una tipologia di layout delle tubazioni direttamente al sistema (serpentina anzichè spirale ad esempio). Il menu a tendina contiene le varie opzioni di tipi di layout contenuti nel software: (1) Non Specificato, (2) Spirale, (3) Serpentina, (4) Serpentine Serie e (5) Doppio Meandro. nel caso (1) l'utente ha la possibilità di impostare il tipo di layout nella Rayarea (vedi §4.3) altrimenti questa possibilità è negata nel caso si selezioni una delle altre opzioni.

Fornitore: scrivere il nome del produttore del sistema. Il programma applica dei filtri in funzione dei produttori. Non è questo un dato obbligatorio ma vi suggeriamo di inserirlo;
Particolare DWG: è possibile associare ad ogni sistema una immagine o disegno contenuto in un file di formato DWG. Attraverso il comando Tabella Montaggi (alias:"plotfinishes") il programma genera una tabella con tutte immagini o file dwg associati ai terminali, sistemi radianti, collettori, etc.. Un esempio di immagine da allegare potrebbe essere quella che mostra la tipologia di installazione del sistema:

Famiglia passo: selezionare una famiglia di passi di tubo utilizzando il menu a tendina o selezionando Aggiungi in progetto per entrare nella maschera dell’Archivio passi .
