INTERFACCIA UTENTE
BARRA DEI COMANDI - NOISECAD
Pannello NoiseCAD
Generalità: Comando per
l'attivazione
e la definizione delle modalità di calcolo acustico per il progetto corrente.
Elenco
Piani: Apre la maschera che contiene l'elenco dei
piani dell'edificio. Prima di disegnare una parete è obbligatorio
avere almeno un Piano inserito in tale elenco.
Elenco
Unità Immobiliari e Zone: si accede alla maschera
dove si definiscono il numero e le tipologie delle unità immobiliari
(categoria dell'edificio ai fini delle verifiche di Legge)
e delle zone Impiantistiche che contengono e definiscono le
condizioni interne di progetto (temperature, ventilazione,
orari di funzionamento);
Elenco Ambienti: Si accede
alla maschera che riporta la lista dei vari ambienti inseriti
nel progetto ognuno dei quali con tutte le frontiere scambianti
(parete, esposizione, conduttanza, area, etc.)
Giunti acustici:
comando per l'inserimento
manuale in progetto dei giunti acustici
Piccoli elementi:
Comando per l'inserimento
manuale in progetto dei piccoli elementi acustici
Posizioni STI : comando per l'attivazione della
procedura di inserimento della pozione della sorgenti e dei
punti di controllo ai fini del calcolo del tempo di riverbero
e dell'indice di intellegibilità del parlato (STI)

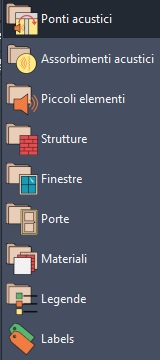

ARCHIVI
Pannello : Calcoli
Calcolo
acustico : comando di
esecuzione dei calcoli
ad indice unico dell'edificio.
Calcolo C.A.M. : comando
per il lancio delle verifiche dei Criteri Ambientali Minimi
Risultati di calcolo:
comando per la visualizzazione
a schermo dei risultati di calcolo
del progetto corrente.
Pannello : Stampe
Stampe : comando per l'accesso al menu
di preparazione delle stampe (Relazione
acustica di progetto).
