PROGETTO EDIFICIO

Sequenza Operativa

L'inserimento dell'edificio ai fini del calcolo del carico termico avviene mediante l'esecuzione di più comandi in un determinato ordine.

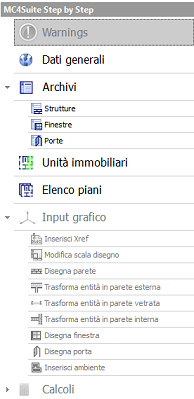

A tal riguardo l'ordine dei comandi riportato nella barra laterale denominata Step-by-Step presente sulla interfaccia principale è quello che occorre seguire per un rapido input (vedi immagine sottostante).

La sequenza dei comandi da rispettare per effettuare l'input è il seguente:

1) Dati Generali - Impostazione della Località di progetto e delle normative da utilizzare per il calcolo delle dispersioni, carichi estivi e della verifica energetica (Attestato di Prestazione Energetica).

2) Archivi Strutture - Impostazione dei dati delle strutture (Pareti, Pavimenti, Soffitti). Teoricamente è possibile accedere alla libreria delle strutture anche prima dell'impostazione della Località ma in quel caso il programma è impossibilitato alla verifica a condensa della stratigrafia.

3) Archivio Porte e Finestre - Occorre impostare i dati dei serramenti prima di procedere al loro inserimeno nel disegno che potrà avvenire soltanto dopo il disegno delle pareti. Pertanto questo step può essere evitato per poi essere eseguito prima del disegno del componente.

4) Unità Immobiliari - Definire le unità immobiliari presenti nel progetto (almeno una) e le relative zone termiche. Anche questo step in realtà potrebbe essere eseguito in seguito, l'importante è che sia eseguito prima del disegno degli Ambienti.

5) Elenco Piani - Compilazione dei piani dell'edificio. Questo passaggio è importante per poter cominciare a disegnare le pareti. Senza "Piani" non è possibile disegnare alcuna parete. E' possibile inserire un solo piano, effettuare l'input, completarlo e poi riaccedere a questa maschera per poter inserire i successivi piani dell'edificio.

6) Inserimento Riferimento Esterno - qualora si disponga della pianta dell'edificio in formato dwg o immagine raster. è possibile associarla al piano dell'edifcio una volta che il piano stesso è stato definito nel relativo archivio.

7) Fattore di Scala - Controllare il fattore di scala per definire la corrispondenza tra unità di disegno e lunghezza reale delle pareti e di conseguenza di tutti gli altri componenti di edificio ed eventualmente di impianto

8) Disegno delle pareti - Disegnare le pareti per definire gli ambienti dell'edificio. E' sempre possibile effettuare anche l'input di un solo ambiente per zona.

9) Disegno dei serramenti (porte e finestre)- i serramenti devono essere inseriti sulle pareti

10) Disegno degli ambienti - si definiscono le proprietà di temperatura, ventilazione, carichi termici etc.. di progetto dei vari spazi dell'edificio.

11) Disegno Tetti - Il disegno dei tetti è richiesto qualora il tetto non fosse piano ma a falde inclinate.

Una volta completato l'input si procede al calcolo dei carichi termici e poi alle stampe degli elaborati di calcolo.
