DISEGNO DEGLI IMPIANTI

PANNELLI RADIANTI - IMPOSTAZIONI DI PROGETTO

Essendo il progetto di pannelli radianti un progetto di tipo Termico, le modalità di creazione delle stesso sono le stesse relative al progetto di tipo idronico.

Tale tipo di progetto si crea a partire dal comando nel menu PANNELLI RADIANTI- tab RAYAREA o eseguendo il comando DBNEWPIPE nella barra dei comandi.

Esiste inoltre un'altra via per creare un nuovo progetto tubi: l'operazione si può eseguire a partire barra laterale di nome BARRA DI NAVIGAZIONE, selezionando il tab "IMPIANTI", posizionando il mouse in un punto qualunque della barra e cliccando sul tasto destro del mouse. Appare il bottone <NUOVO> la cui selezione porta direttamente alla maschera di creazione di un nuovo progetto di tubazioni.

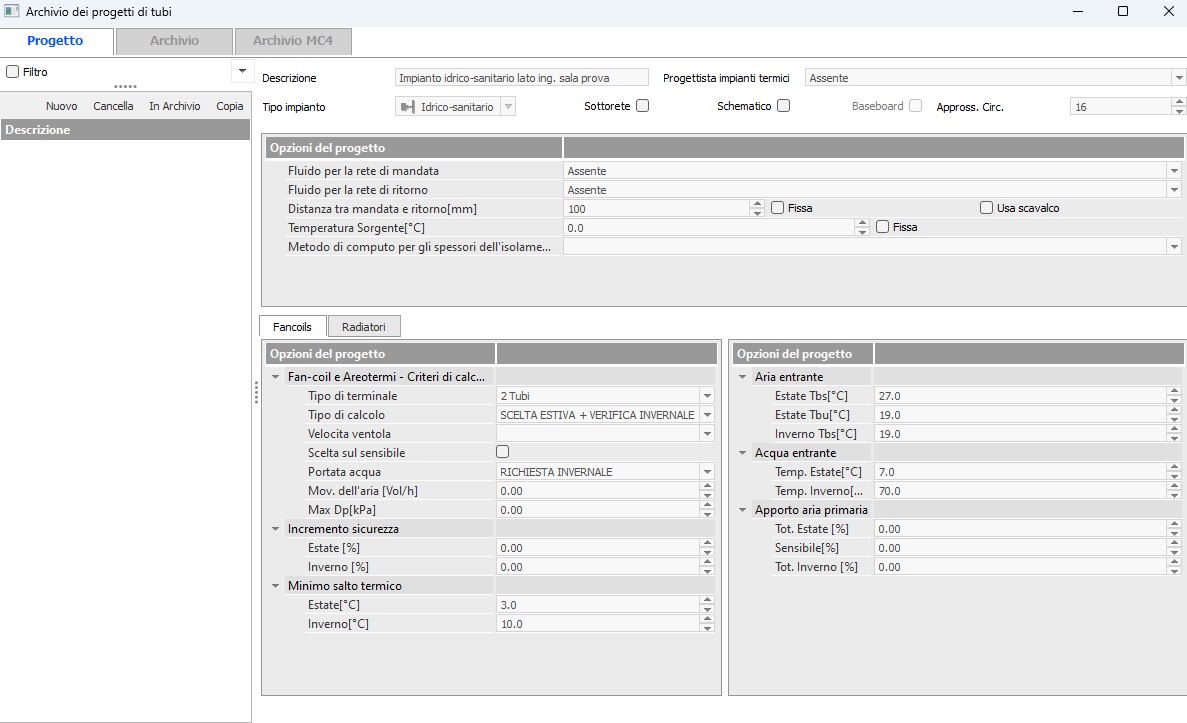

In seguito ad una delle modalità sopra descritte, si apre la finestra seguente:

La finestra ha la configurazione tipica di ogni archivio del programma per la descrizione della quale si rimanda all'apposita pagina.

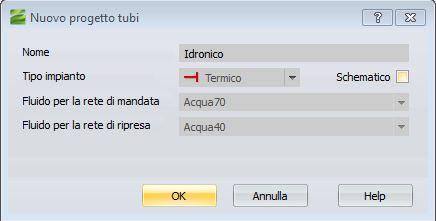

La creazione di un nuovo progetto di tubazioni inizia alla selezione del bottone <NUOVO> posto nella sezione sinistra della maschera (quella che presenta la lista dei vari progetti i tubi creati dall'utente. Nella finestrella pop up che appare a schermo é richiesto l'inserimento dei dati seguenti:

- il nome identificativo del progetto;

- il tipo di impianto che si vuole creare scegliendo da un menu contestuale che offre le seguenti possibilità: Termico, Idrico Sanitario, Gas, Fluido Bifase, Antincendio (progetto FireCad) e Centrale Termica (Progetto PipeCad)

- Check Schematico; attivando il check il disegno dei tubi darà unifilare anzichè tridimensionale e come blocchi dei terminali il programma userà quelli indicati come Simbolo 2D (vedi Archivio Fancoils, Archivio Radiatori e Archivio Terminali Generici).

- un tipo di fluido per la rete di mandata e un tipo per la rete di ritorno. Questa scelta é legata direttamente all'archivio fluidi del programma. Cliccando infatti sul simbolo della freccia rivolta verso il basso a fine del campo, il menu permette di scegliere un fluido tra quelli preventivamente caricati in archivio, oppure di scegliere il fluido direttamente a partire dall'Archivio Utente o dall'Archivio Mc4. Lo stesso menu permette di accedere direttamente all'Archivio Fluidi grazie all'opzione <Aggiungi> nel caso in cui l'Utente volesse crearsi un nuovo fluido o modificare i dati di un fluido già esistente.

La conferma dei dati inseriti avviene cliccando sul bottone OK. Il nome dell'impianto appare in elenco nella colonna sinistra della maschera e selezionandolo é possibile utilizzare i vari comandi di gestione di progetto <CANCELLA>, <IN ARCHIVIO>, <COPIA>

La parte destra della finestra cambia in funzione del tipo di impianto tubi selezionato. Per ciò che concerne un impianto di pannelli radianti é necessario compilare solamente la zona comune,alle varie tipologie di terminale che si vuole progettare mentre i tab di nome Fancoils o Radiatori. per quanro visibili (in quanto la maschera é comune a diverse tipologie di impianto) devono essere trascurati (a meno che lo stesso progetto tubi non preveda la contemporanea installazione di radiatori e/o fancoils nell'ambito del progetto a pannelli).

Sezione comune

Quest' area della maschera presenta i campi seguenti:

Descrizione: riporta il nome del progetto digitato da utente in fase di creazione dello stesso. Tale campo può essere editato e modificato in ogni momento
Progettista: selezionare il nome del progettista dal database dei contatti (scelta non obbligatoria) che verrà riportato nell'intestazione delle relazioni di calcolo
Tipo Impianto: campo non editabile che ricorda solamente il tipo di impianto definito in fase di creazione dello stesso
Sottorete: spunta che indica che il progetto creato é sottorete (più generamente Assembly) di un'altro impianto più grosso. In generale, uan sottorete é un impianto componente di un impianto generale. Si rimanda per maggiore comprensione alla consultamzione della pagine relative alla creazione ed al disegno di assemblies del progetto.
Schematico: attivando il check il disegno dei tubi darà unifilare anzichè tridimensionale e come blocchi dei terminali il programma userà quelli indicati come Simbolo 2D (vedi Archivio Terminali)
Approssimazione circolare: rappresenta il numero di segmenti mediante il quale viene disegnata una circonferenza. L'approssimazione riguarda sia la visualizzazione sia la stampa. Mantenendo il valore di default, la sezione di un canale circolare viene disegnata con 16 segmenti, la curva a 90° di un canale rettangolare viene disegnata con 4 segmenti. L'incremento del numero di segmenti produce da un lato una visualizzazione migliore, dall'altro un rallentamento nella rigenerazione del disegno.

Nella sezione OPZIONI DI PROGETTO, inserire i dati seguenti:

Fluido Vettore: riporta il fluido selezionato al momento di creazione del progetto. L'utente può modificare il tipo di fluido in qualsiasi momento selezionandone uno diverso dal menù a tendina posto in corrispondenza di questo campo. Il fluido influisce sul calcolo delle perdite di pressione per i tubi di alimentazioni di radiatori e fancoils mentre per i circuiti di pannelli radianti influisce anche sul calcolo della portata in quanto entra in gioco il cp del fluido;
Distanza tra mandata e ritorno: in caso di disegno automatico del ritorno simmetrico o del ritorno parallela all mandata, il programma mantiene il valore di distanza qui impostato.
Usa Scavalco: questa opzione fa si che nel disegno automatico si evitino incroci tra tubazioni
Temperatura della Sorgente: il valore qui inserito è utilizzato solo nel calcolo della perdita di calore dei tubi (Heat Transfer) e relativo DT. Sostanzialmente il programma ricalcola la temperatura alla sorgente in funzione del DT nei tubi ma se è fissato ricalcola la temperatura al collettore del sistema SIM
Metodo Computo degli Spessori Isolante: l'unica opzione è DPR 412 (o nessuna). Questa scelta influenza il computo (soltanto) dell'isolante il cui spessore sarà secondo disposizioni del DPR 412. Se la scelta è Nessuno il programma computerà solo il tubo

NOTA: i 2 tab FANCOILS e RADIATORI visibili nella maschera non sono essenziali per progettare e dimensionare un impianto a pannelli radianti per cui se il progetto non prevede l'installazione di terminali di tipo radiatori o ventilconvettori ad integrazione dei pannelli, possono tranquillamente essere ignorati. In quest'ultimo caso, é possibile definernei criteri del calcolo. Per la spiegazione dettaglaita dei campi si rimando alla pagina specifica relativa alla creazione di un progetto tubi di tipo idronico.
