HtCadIMP

Il software desktop per il dimensionamento degli impianti sviluppato in ambiente AutoCAD

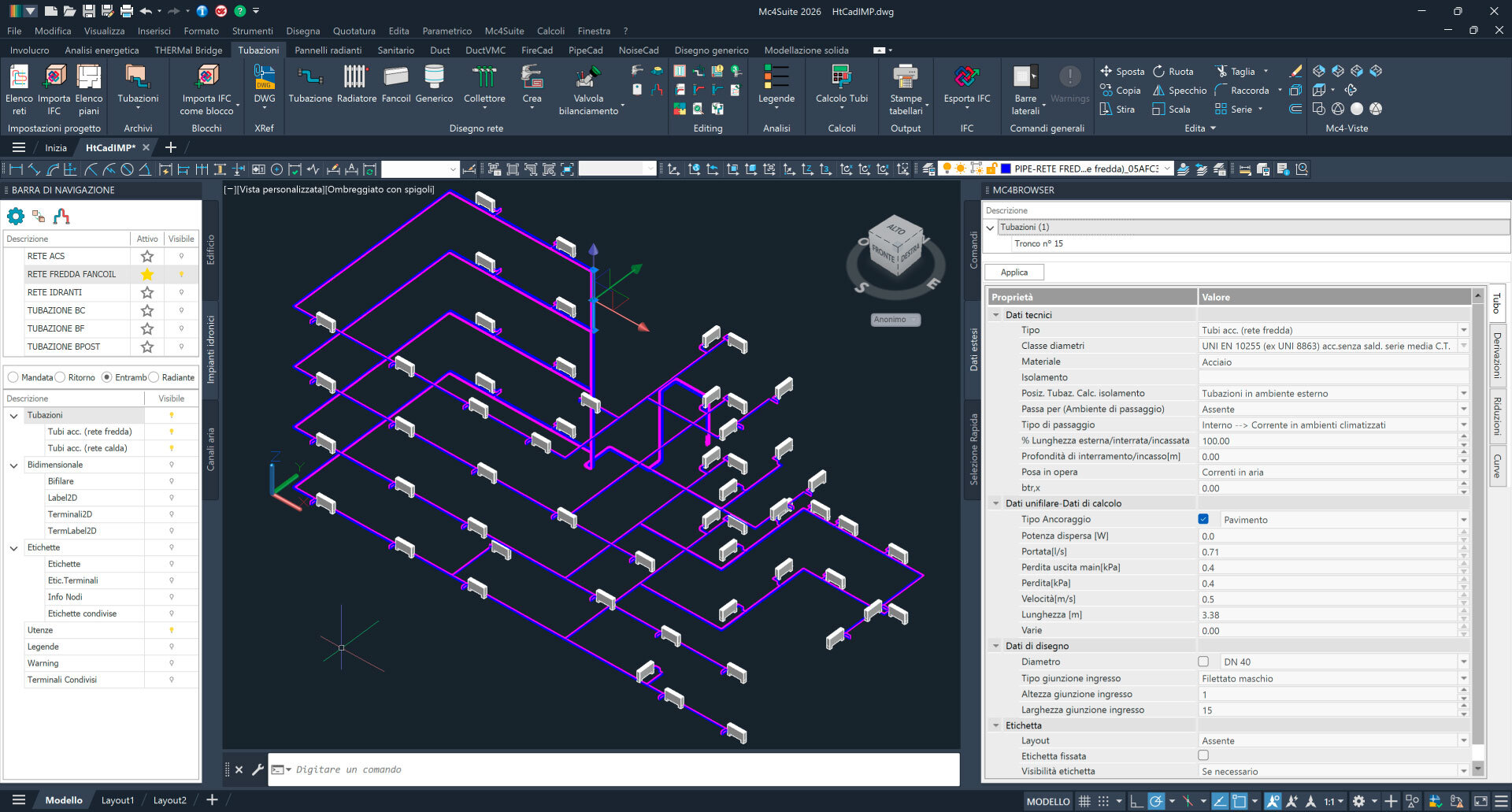

HtCadIMP permette di dimensionare reti idroniche, idrico-sanitarie, gas e a fluido bifase così come reti a tubazioni poste al di fuori del fabbricato (teleriscaldamento, a servizio di più condomini, ecc.).

Creare il modello 3D del fabbricato e calcolare i carichi termici di punta necessari al dimensionamento automatico dell’impianto con possibilità di modifiche in corso d’opera da parte del progettista, così come importare una piantina come riferimento esterno e disegnare la rete indicando il carico termico da soddisfare in ambiente o sul terminale.

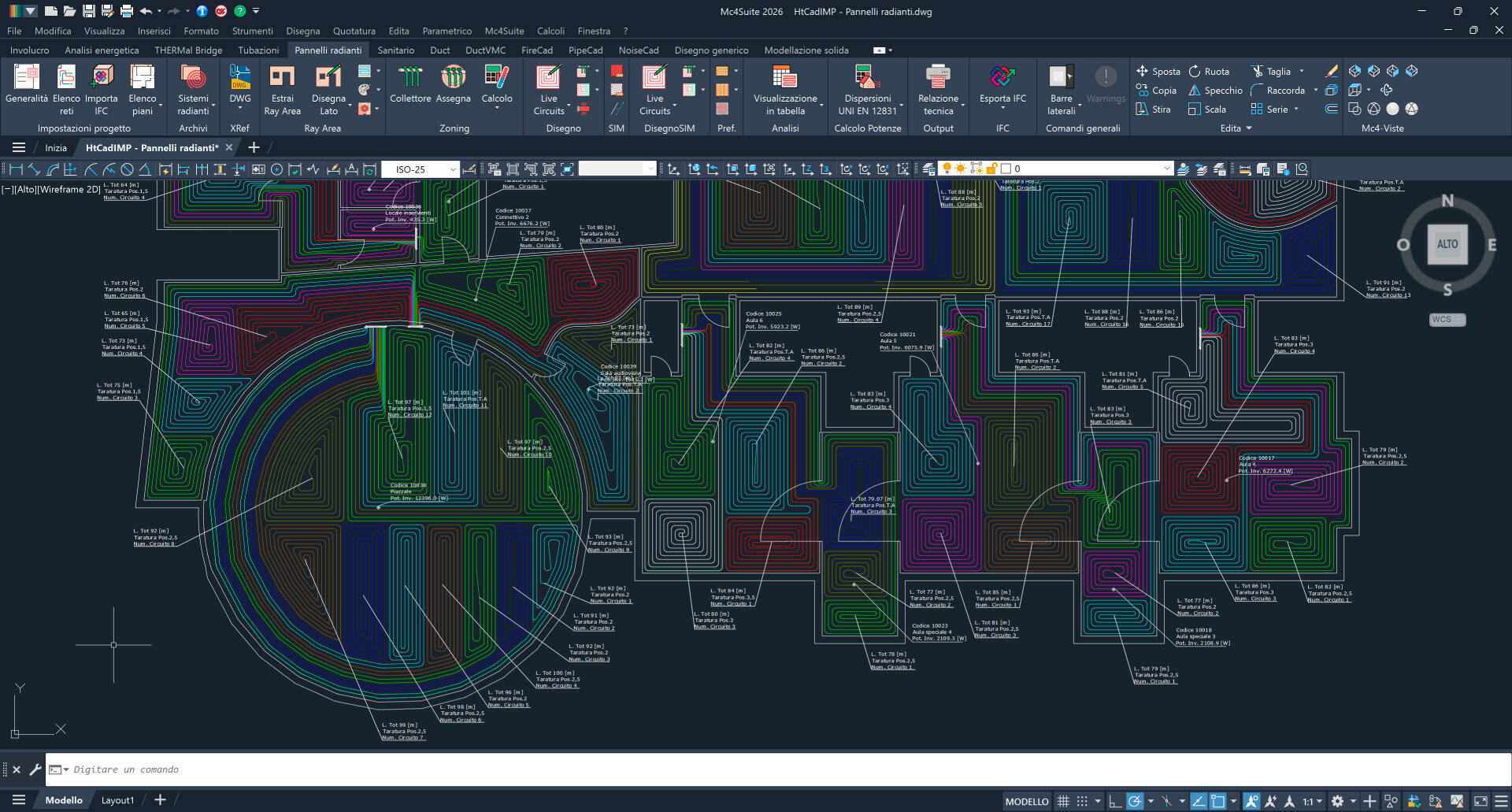

Inoltre, il professionista che utilizza HtCadIMP progetta facilmente un impianto radiante a pavimento, parete, soffitto o posizionato su superfici inclinate grazie all’esperienza maturata nello sviluppo di software personalizzati per le maggiori aziende produttrici di sistemi radianti.

principali caratteristiche

creazione modello 3D del fabbricato

da base architettonica vettoriale DWG, PDF, DXF (o immagini PNG-JPEG) e calcolo delle dispersioni invernali secondo UNI EN 12831, utili a ottenere il carico di punta necessario al dimensionamento delle reti termiche.

progetto rapido

a partire da piantina in formato DWG, PDF, DXF (o immagini PNG JPG), con input grafico 2D e/o 3D delle reti impiantistiche indicando il carico termico o la portata da soddisfare direttamente sul terminale o in ambiente

archivi

aperti e personalizzabili, consentono di associare blocchi DWG bi-tridimensionali di componenti impiantistici messi a disposizione dalle aziende produttrici.

calcoli accurati

delle perdite idrauliche tramite equazione di Darcy-Weisbach nel caso di reti termiche, sulla base delle unità di carico (UNI 9182) o delle portate statistiche (norma DIN 1988) per reti idrico-sanitarie, secondo UNI EN 1264 1-2-3-5 per sistemi radianti.

output dettagliati

in relazione di dimensionamento, computo metrico quantità (oggetti presenti nel progetto) o estimativo nel caso di progetti radianti utilizzando sistemi in archivio; export progetto 2D o 3D in DWG.

modulo base

in acquisto singolo o combinato ad altre funzionalità di Mc4Suite, per soddisfare le esigenze di ogni professionista, sino alla progettazione integrata termotecnica ed energetica, acustica e antincendio.

soluzioni commerciali

VERSIONE TRIAL

0
  • - HtCadIMP per 15 gg (comprese tutte le sue estensioni)
  • - dimensionamento reti impiantistiche sino a 20 ambienti serviti e/o terminali
  • - assistenza tecnica anche su files di prova

HtCadIMP APP

445 / Anno
  • - plugin per AutoCAD Full versione 2022 o 2023
  • - aggiornamenti inclusi
  • - assistenza tecnica, anche su files di progetto
  • - formazione collettiva in aula e/o online

HtCadIMP OEM

645 / Anno
  • - sviluppato con AutoCAD OEM
  • - aggiornamenti inclusi
  • - assistenza tecnica (anche su files di progetto)
  • - formazione collettiva in aula e/o online

*tutti i prezzi si intendono IVA esclusa

estensioni

Carterm
€ 270 +IVA

UTILE PER calcolare i carichi termici di punta estivi sul modello 3D del fabbricato (in regime dinamico, secondo ASHRAE TFM) ed ottenere dimensionamenti automatici in raffrescamento

IFC
€ 160 +IVA

UTILE PER importare una base architettonica in formato IFC o files IFC di componenti impiantistici, esportare files IFC di reti dimensionate o files IFC contenenti le interferenze tra fabbricato e impianto

combinazioni

HvacCad: software di progettazione termotecnica in AutoCAD. In ambiente AutoCAD ed approccio openBIM, calcola le prestazioni energetiche degli edifici e dimensiona reti a tubazioni, pannelli radianti, canali aria e VMC.

HvacCad

HtTB+HtCadL10+HtCadDe+HtCAM+
Ht10200+Carterm+HtCadIMP+Duct

Calcolo energetico, verifiche di Legge, calcolo dei carichi termici di punta e disegno esecutivo di reti idroniche, idrico-sanitarie, sistemi a pannelli radianti, reti a canali d’aria e VMC.

€ 2.300,00 +IVA versione AutoCAD OEM
€ 2.100,00 +IVA versione plugin

HvacCad: software di progettazione termotecnica in AutoCAD. In ambiente AutoCAD ed approccio openBIM, calcola le prestazioni energetiche degli edifici e dimensiona reti a tubazioni, pannelli radianti, canali aria e VMC.

HvacCad Std

HtTB+HtCadL10+HtCadDe+HtCAM+
Ht10200+Carterm+HtCadIMP+Duct

Bundle HvacCad con superficie massima di calcolo sino a 2000 mq e/o un numero massimo di 200 ambienti o terminali calcolati.

€ 1.835,00 +IVA versione AutoCAD OEM
€ 1.635,00 +IVA versione plugin

suite-2023

SuitePremium

HvacCad+PipeCad+NoiseCad+
FireCad+IFC

Progettazione integrata termotecnica ed energetica, acustica ed antincendio.

€ 3.000,00 +IVA versione AutoCAD OEM
€ 2.800,00 +IVA versione plugin

FAQ

No, scegliendo Mc4Suite in versione OEM, AutoCAD OEM è incluso con tutti i suoi comandi 2D-3D utili anche per finalità di classico disegno tecnico.

Sì, se si opta per la versione plugin, in quanto è necessario che sul proprio pc sia già installato AutoCAD 2022 o 2023.

Nel caso di possesso di AutoCAD LT, non potendo lanciare applicativi di terze parti, Mc4Suite non può essere installata; inoltre, non esistono versioni di Mc4Suite per altre tipologie di prodotti Autodesk (ad esempio AutoCAD Architectural, Mechanical, Civil, Electrical) o software CAD prodotti da altre aziende.

Il noleggio dura 365 giorni dalla data di acquisto.

Scelta la versione di Mc4Suite (OEM o plugin), è possibile acquistare una licenza contenente una combinazione di moduli, un bundle commercialmente più conveniente, il pacchetto SuitePremium complessivo oppure un singolo modulo ed integrare ulteriori funzionalità durante l’anno.

Sì, l’assistenza è inclusa nel costo di noleggio e viene richiesta dalla propria area personale del sito Mc4, scegliendo il canale più adatto (Start – Online) in base alla problematica riscontrata: informatica, di interfaccia, sui database, info su comandi, ecc.

Il canale Online prevede la possibilità di allegare un file di progetto, per ricevere supporto riguardo anomalie di input e/o di calcolo riscontrate in un caso specifico.

Dalle domande più frequenti ricevute in assistenza sono organizzate numerose FAQ, con filtro rapido per argomento; inoltre, il programma è corredato di help online ed è possibile scaricare guide in formato PDF.

Si può partecipare gratuitamente a tutti incorsi e-learning organizzati durante l’anno (disponibili successivamente su YouTube) o, in aggiunta, acquistare corsi personalizzati per apprendere l’uso corretto del software ed essere velocemente operativi.

Sì, basta selezionare il tratto soggetto a vincoli e fissare i dati nel menù contestuale.

Lanciando nuovamente il calcolo, il software aggiorna il dimensionamento della rete, considerando le impostazioni settate sul tratto vincolato.

Completato il disegno della rete di mandata, tramite apposito pulsante, il software disegna automaticamente la rete di ritorno per impianti di riscaldamento o la rete calda per progetti idrico-sanitari.

Una soluzione personalizzata è dedicata esclusivamente alle aziende produttrice di sistemi impiantistici per i quali viene sviluppato un applicativo dedicato, contenente solo i propri prodotti; tali prodotti sono messi a disposizione dei progettisti negli archivi di HtCadIMP.

Il software procede secondo impostazioni di default ma è sempre possibile modificare piccole porzioni di aree pannellate, passo o altri settings secondo specificità architettoniche o scelte progettuali (ad esempio, escludere dalle aree pannellate porzioni di ambienti WC destinati ad accogliere impianti idrico-sanitari).

Tramite modulo IFC, se si esporta un file IFC della rete progettata (idronica, idrico-sanitaria, radiante o tutte insieme), vengono trasferite e visualizzate sia le informazioni geometrico-dimensionali della rete che i dati derivanti dal calcolo compiuto in Mc4Suite. L’export avviene rispettando lo standard IFC, grazie alla certificazione BuildingSMART (export IFC 2×3 CV2.0-MEP).
